电脑组装之接口线缆安装细节图解

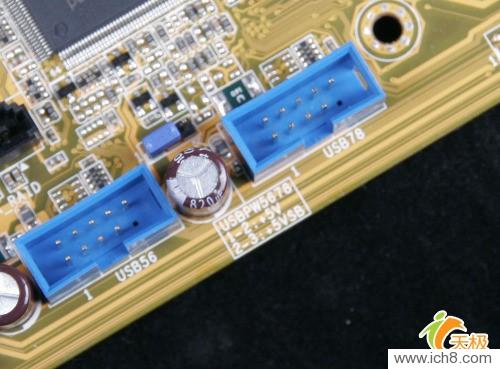

　　为了方便用户的安装，很多主板的USB接口的设置相当的人性化，如下图：

　　可以看到，上图的USB接口有些类似于PATA接口的设计，采用了防呆式的设计方法，大家只有以正确的方向才能够插入USB 接口，方向不正确是无法接入的，大大的提高了工作效率，同时也避免因接法不正确而烧毁主板的现象。

六、认识主板上的扩展前置音频接口 图解安装过程
　　如今的主板上均提供了集成的音频芯片，并且性能上完全能够满足绝大部分用户的需求，因此我们便没有再去单独购买声卡的必要。为了方便用户的使用，目前大部分机箱除了具备前置的USB接口外，音频接口也被移植到了机箱的前面板上，为使机箱前面板的上耳机和话筒能够正常使用，我们还应该将前置的音频线与主板正确的进行连接。

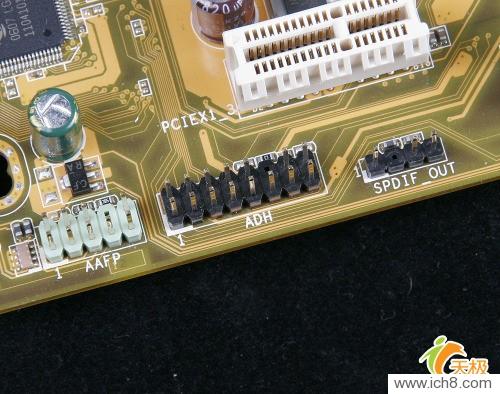

　　上图中便是扩展的音频接口。其中AAFP为符合AC97’音效的前置音频接口，ADH为符合ADA音效的扩展音频接口，SPDIF_OUT是同轴音频接口，这里，我们重点介绍一下前置音频接的安装方法（见下图）。


　　上图为机箱前置音频插孔与主板相连接的扩展插口，前置的音频接口一般为双声道，L表示左声道，R表示右声道。其中MIC为前置的话筒接口，对应主板上的MIC，HPOUT-L为左声道输出，对应主板上的HP-L或Line out-L（视采用的音频规范不同，如采用的是ADA音效规范，则接HP-L，下同），HPOUT-R为右声道输出，对应主板上的HP-R或Line out-R，按照分别对应的接口依次接入即可。

　　 另外，在主板上我们还会发现上图中这样的接口，这也是音频接口，不过对应的是光驱背部的音频接口。在某些支持不开机听音乐的电源，我们连接此音频线后即可以利用光驱的前面板上的耳机来听音乐，不过目前这一功能并不常用，大部分机器并不支持这一功能，因此可以不用连接。

七、认识主板上机箱电源、重启按钮，图解安装方法
　　连接机箱上的电源键、重启键等是装电脑的最后一步，很多朋友对电源线的安装感到丰常头痛，接下来小编以两款主板为例，详细介绍一下电源键、重启键等的安装方法。

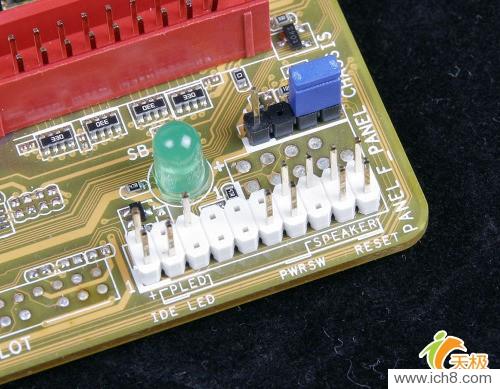

　　上面两张图片中的一组插槽，便是机箱电源、重启等键的插槽。


（一般情况下红色代表正极，如果不确认在安装时可以查看背部的“+/-”极标识）
　　上面两张图是机箱中电源、重启、硬盘指示灯和机箱前置报警喇叭的接口。与主板插槽的具体安装方法，请参照下图。

　　上图便是机箱与主板电源的连接示意图。其中，PWR SW是电源接口，对应主板上的PWR SW接口，RESET为重启键的接口，对应主板上的RESET插孔，上面的SPEAKER为机箱的前置报警喇叭接口，我们可以看到是四针的结构，其中红线的那条线为+5V供电线，与主板上的+5V接口相对应，其它的三针也就很容易的插入了。IDE_LED为机箱面板上硬盘工作指示灯，对应主板上的IDE_LED，剩下的PLED为电脑工作的指示灯，对应插入主板即可。需要注意的是，硬盘工作指示灯与电源指示灯分为正负极，在安装时需要注意，一般情况下红色代表正极。

八、认识主板上的散热器接口 详细介绍安装过程
　　很多朋友对主板上的散热器接口还不是很清楚，接下来详细介绍一下。



　　以上三张图片中的CPU_FAM是CPU散热器的电源接口，可以清楚的看到，目前CPU的散热器接口采用了四针设计，与其它散热器相比明显多出一针，这是因为主板提供了CPU温度监测功能，风扇可以根据CPU的温度自动调整转速。


　　另外主板上还有一些CHA_FAM的插座，这些都是用来给散热器供电的，大家如果添加了散热器，可以通过这些接口来为风扇供电。另外可以看到，这些接口均采用了防呆式的设计方法，反方向根据就无法插入，因此大家在安装时可以仔细的观察一下，非常简单。
