改造无线网卡 增强无线信号 瑞银

1.准备工作

        此次网卡改造所用的纯材料费用不到40元，相比购买一块高增益无线网卡便宜了很多。所用的工具和材料为：

        电烙铁一把 参考价：15元
        焊锡10cm 参考价：1元
        尖嘴钳一个 参考价：10元
        六棱螺丝刀一把 参考价：10元
        小电钻一个 参考价：40元
        美工刀一把 参考价：5元
        瑞银USB无线网卡一个 参考价：45元
        散热片一个+少量硅胶 参考价：1元
        SMA接头一个 参考价：4元
        6dBA平板天线一个 参考价：30元

图1：改造工具的“全家福”

图2：SMA接头特写

        从图2中可看到，SMA接头有5个针脚，其中正中心的针脚称为芯线针脚，其余周边的四个地线针脚是连接无线网卡的屏蔽层。这就好比电池的正负极，芯线是正极，地线是负极，地线四个针脚是连通的。无线网卡的内置天线也是类似的“正负极”结构，因此认准SMA接头的针脚，焊接到无线网卡PCB板上的对应位置就能让SMA接头正常工作。

2.拆卸无线网卡的内置天线

        接下来正式开工，先把无线网卡的外壳拆开。注意这里不要直接撬开外壳，因为外壳底部的胶垫下有一个螺丝，先卸下螺丝，再用美工刀小心撬开外壳，以免损坏外壳内部的连接扣。

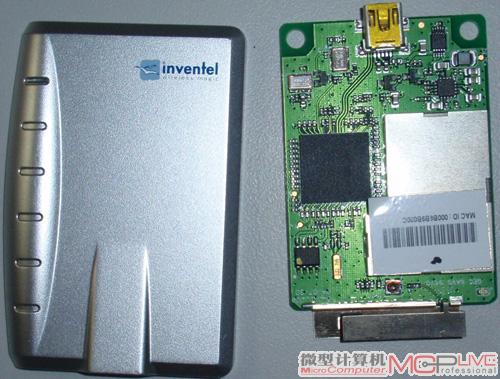

图3：拆开外壳，看到无线网卡的PCB板

        外壳打开后，可以看到PCB板侧面的铝片，这就是无线网卡的内置天线（图3）。在PCB板上的接点上，居中的是芯线，两侧的接点是地线（图4）。此时卸下内置天线，既可以用烙铁，也可以直接掰断，都没问题。

图4：内置网卡和PCB板的接点特写

3.焊接SMA接口

        卸下内置天线后，再把SMA接头固定在PCB板并接通芯线和地线。为了固定SMA接头，要在
PCB板用小电钻打孔，但需要注意的是，在PCB板上钻孔一定要小心，以免损伤周围的线路，很多朋友的卡就这样毁了的(此行为危险，仅供参考，造成毁损概不负责)。

图5：在PCB的两个地线位置打孔，把SMA接头的两个地线针脚穿过小孔，
再焊接SMA接头的芯线针脚和地线针脚到PCB板上的对应位置。

        用尖嘴钳掰断SMA头多余的两个地线针脚或者用小电钻的打磨头将其磨平，然后将SMA接头剩下的芯线针脚和地线针脚与PCB板焊接好。
