图文并茂带你认识专业的网络服务机房(重新附加监控和电信机房)

阅览次数: 文章来源: 网络原文作者: 佚名整理日期: 2010-05-02

   根据很多朋友的要求，也为了让一些有志于网络技术研究的初学朋友看到高标准的设备，把一些可能感觉比较神秘的东西介绍出来给大家看看。如果说还有没有比这个好的机房啊？那可真的太多太多了，我也就是用这个机房做为例子给大家看点东西。所以将用详细的文字和一些特写图片为大家介绍一些小知识。

    闲话少述，书归正传。

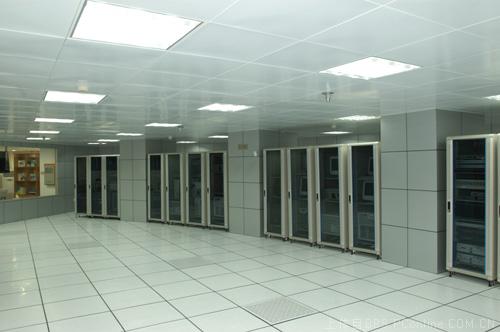

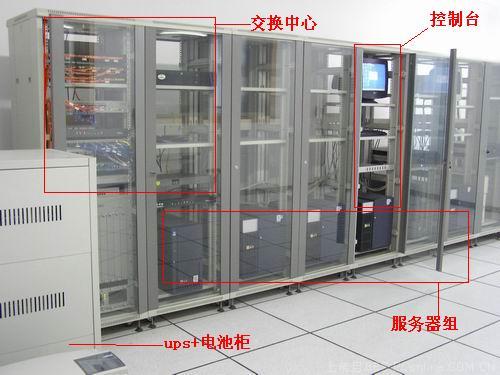

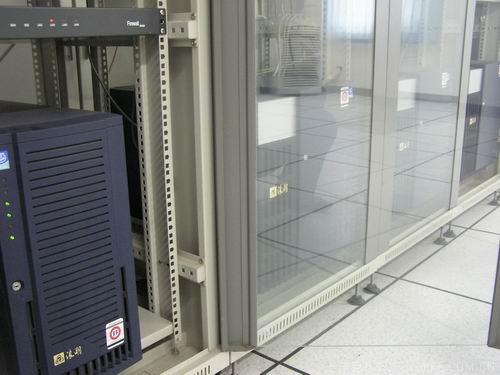

    首先请大家看看机房的概括图

      如图可以看到共分这么几个大的功能区。先说说机房的基本要求。
第一：防静电（大家可以看到防静电地板。条件好的还要在盖房子的时候就在墙壁里面打上铜带做全屏蔽）

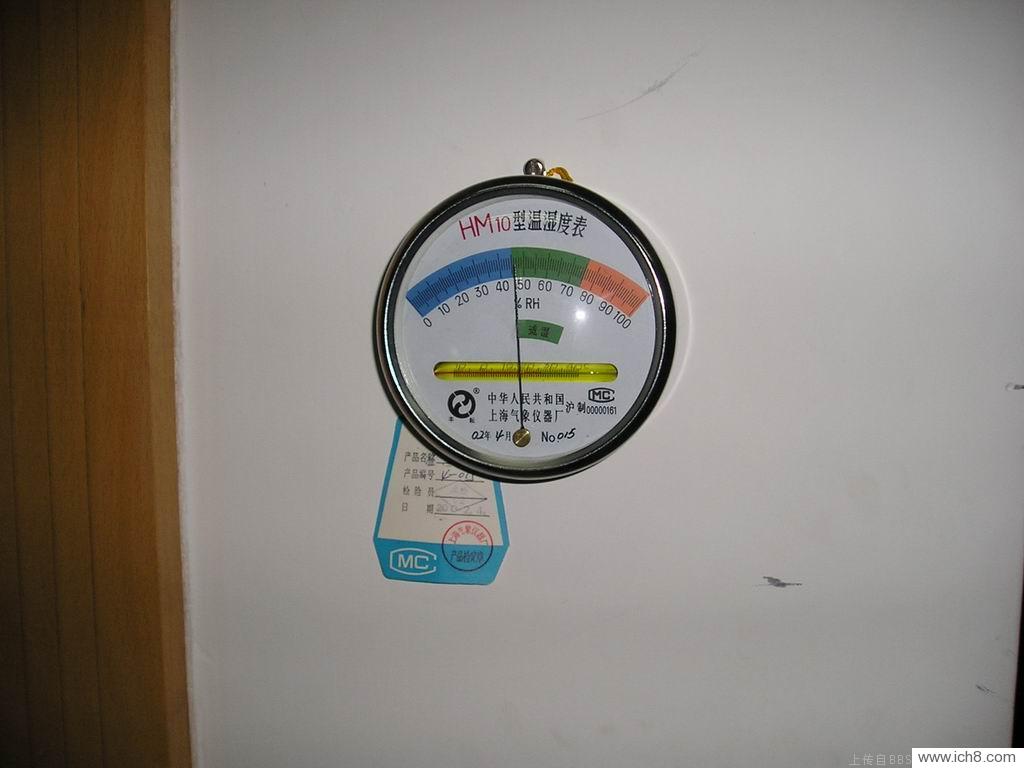

第二：恒温、防尘（因为拍摄视角问题，大家没看到空调。本机房安装有中央空调，但是中央空调对专业机房来说作用不大，所以还安装有5匹的柜机）
第三：足够的电力保障（电力的重要不用赘说，一般机房不但有专线供电，而且都安装有不间断ups，可不是一般的稳压电源啊！因为一般的稳压电源有一个瞬间波动峰值，而网络电子设备最怕就是这个。）

    如果还有条件的话。防雷击也要做，顺便说一下，可不是普通的避雷针就能用的！。简单就说这么多。

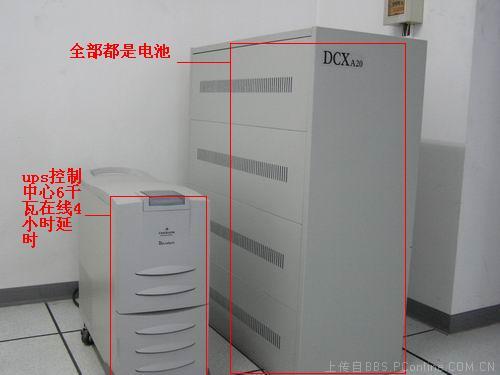

    然后就ups 给大家拍几个图

      虽然大家看到右边的大电池柜很高很大，其实它不值钱，真正值钱的是ups的控制中心。这个型号现在对我们的机房来说已经远远不够用了，如果我们设备全开的话，这个ups 只能够带6个小时的。不过也够我们用了。
    顺便说一下。这个ups我们用了2年多了。硬是要得。一点问题没有还超额完成任务，因为它标定是4小时，其实我们满载情况下用7个小时8个小时都用过。一般的大型idc 机房用的品牌都是 apc 的。但是经过我的使用比较，还是现在用的这个牌子，爱默生。质量真是好。价格也不贵，才2万多。

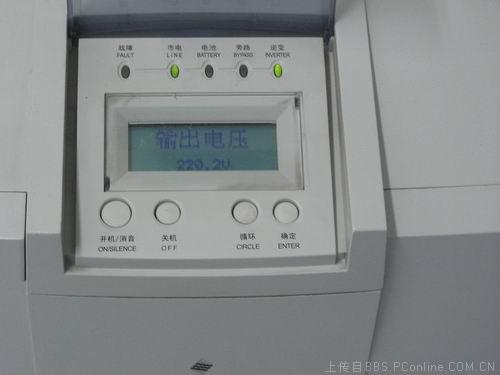

    下面这个图就是 ups的控制中心了：

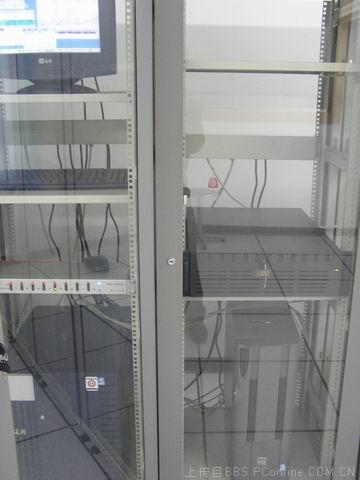

     好，接下来我们接着看重要的核心设备。这里就相当于一个机房，甚至于说一个网络的核心了！

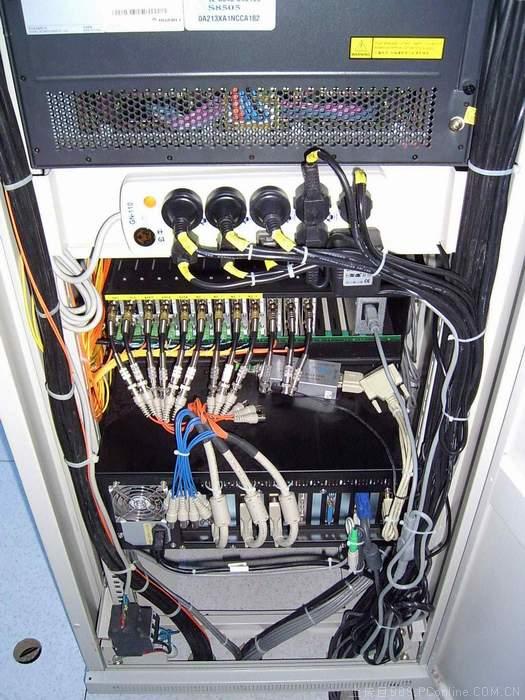

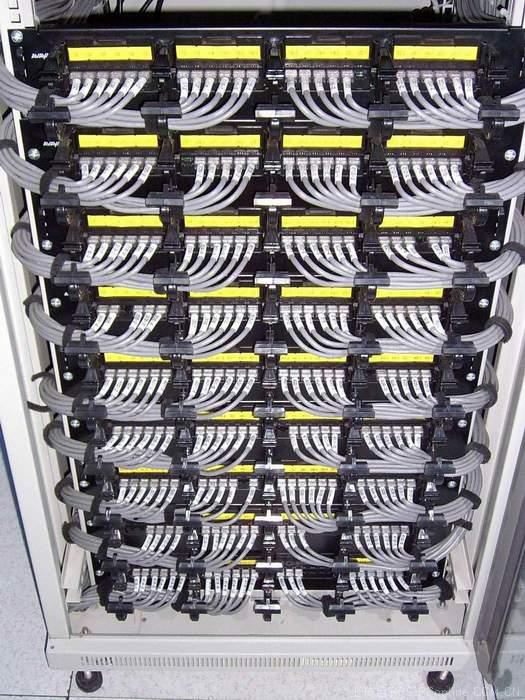

    大家是不是觉得,线路标识太乱,给你一个清楚的做法的.

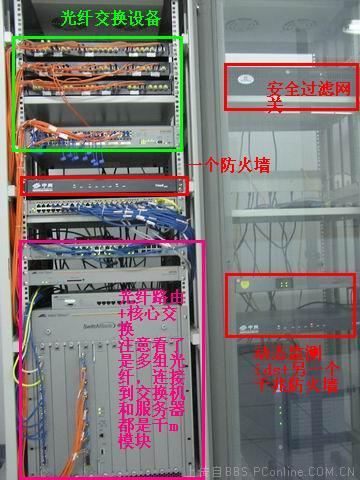

     如图大家看到的是标准的机柜里面放了一堆家伙。请注意一个小小的细节：这个柜子里面的网线和光纤插头应该有2百多个，不过大家想想，如果不采用标准的布线方式的话，这里肯定都是蜘蛛网子了，对一个网络管理员来说，将是巨头疼的事啊！

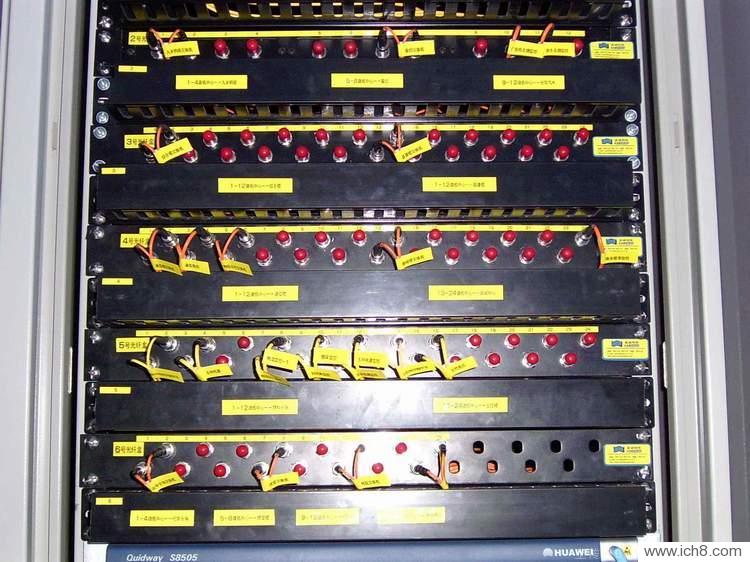

大家看到有一个范围是：光纤交换设备
    光纤交换设备包括的有光纤收发器、光纤耦合器、光纤交换机。目前来说，在网络交换设备中，凡是和光纤搭上边的。那它的价格就相对的更高一些了。大家看到最顶上的三排是光纤耦合器。这个不值钱，只是融接光纤的一个中转，也就几百块钱。捎带提一下：以前融接一根光纤就500多，现在好了，融接一个才几十元。呵呵
    接着下面一个就贵了。这个是全光口（全部是光纤模块接口）交换机。好几万的。因为不光光口是千m的，交换机的背板容量也是几十G 的。背板，你就理解为交换机的数据吞吐量吧。
给大家看看特写图片：

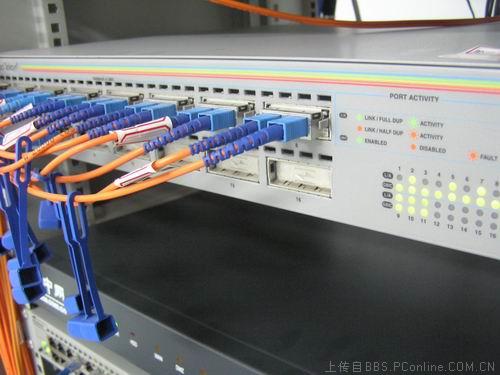

    大家看到的这个图就是全光口的交换机了。

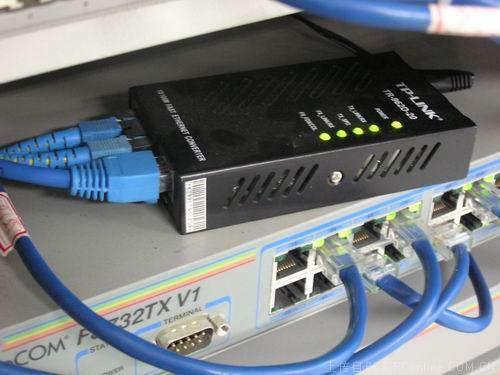

    然后大家看看这个

     这个就是一个光纤收发器。专门是置换光纤跑的数据连接到电口的。如果是好的路由器，就不用这个东西了，他就是我们机房和网通的主干机房相直接连接的。这个小东西也是好几千块的。

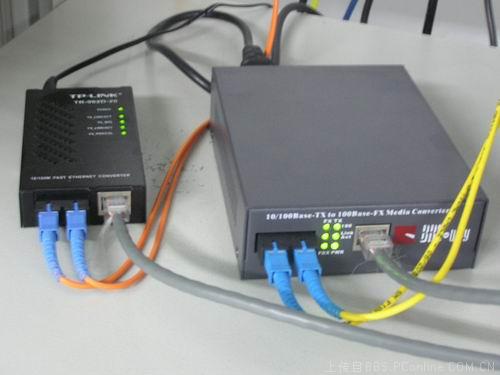

    我们机房有好几根光纤连接。再看两个：

       左边的是tplink 的。右边的vcom 的。右边的质量要远远好于左边的。友情提醒：如果大家买什么网络设备，tplink的虽然便宜，但是质量上还是稍差一些。有条件的还是尽量买 3com 或者vcom的吧。你真有钱？那好，去买cisco的吧！

    再回过头来看看刚才的核心区。在那个图里面用红线框住的，就是网络安全设备了。
网络安全设备，大家可不要以为就只是防火墙了。防火墙只是一个重要部分。你看看我给大家的图里面的。包括 2个千兆硬件防火墙。这两个是30万。

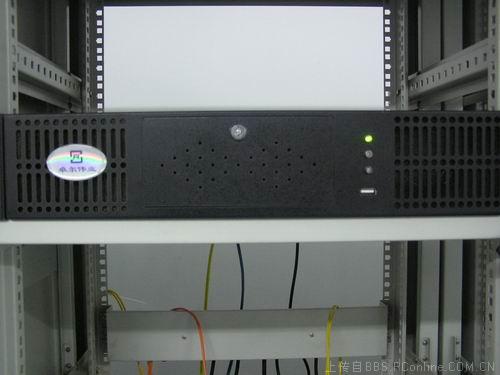

    给大家看看图：

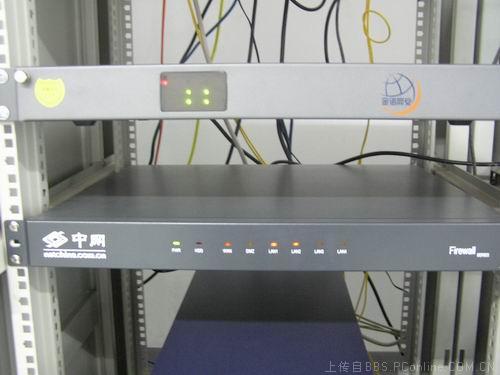

    下面这个就是了。
    现在sf 最流行的就是ddos攻击。什么是ddos 攻击？说白了就是发大量小而多的数据包到你的sf 7000端口。让你连这些小数据都处理都不过来，更不用说响应真正的游戏数据了。所以对一个普通人用adsl 或者一个普通网吧的sf 服务器来说，想整治你简单的很。网上到处都是这种工具！如果谁说你的sf　不怕。来，说个地址来听听。
其实，对于ddos　攻击，就我这俩防火墙还都不敢说能完整防范，不过是那种海浪式的攻击也需要大型的硬件来支持，对一般个人的攻击我这里还是足够的绰绰有余的。
那有人问了。有了防火墙那你不是高枕无忧了吗？错！防火墙只能防一些普通的、过时的黑客攻击和扫描。如果是水平高的黑客的话，还是能攻进来的。这个就说多了。打住打住！

    一个安全过滤网关。这个10万，干什么用的？过滤病毒、过滤网内的敏感、黄色、反动字符、过滤垃圾邮件等等，都靠它了。

     曾经在很多别的场合告戒过一些上网的朋友，尽量不要去fllg、黄色的站点，不要发一些反动的信息，因为网络中到处设置了一些监视设备。还都有人不相信。这个设备就是监控所有经过这里的网络数据包，看看你干的都是什么。甚至你现在在看什么网页我都可以立即知道！(当然要求你的数据包经过我这里了。呵呵。别怕)
       还有一个就是动态监测。这个东西就不多说了。因为用这个的不多，新型的设备。这个是１５万左右。
说到这里，大的硬件就剩下服务器了。

    大家看这个图：
