磊科NW618无线路由器——加装POE和防水盒变身专业AP

     很感谢磊科举办了这么有意义的活动，本人有幸能参加这次活动实在太让我高兴了。
很快我的作品就通过了，十分感谢编辑能给这次机会我。本来我这个作品的名称是“无线
网络共享设备”因为订购的15db玻璃钢天线因为断货的原因还没帮我发出。所以请允许我
修改下作品的方案，现通过改造把NW618变成专业级AP。集防水、远程供电、多功能AP
于一身。等我的玻璃钢全向天线一到，连接上就可以变成功能强大的“无线网络共享器”

什么是以太网在线供电 (PoE)
　　PoE是指通过常用于单纯的语音、数据和视频的双绞线提供电源(通常是直流电源)，其方式在很大程度上类似于传统
电话通过三类电缆接收电源和数据。为什么是直流电？简而言之，许多尖端技术的开发人员都希望实现简单性、强健性和
效率。PoE现在为各种设备(如IP电话)提供了高质量的电源。

以太网在线供电 (PoE)的好处
      最明显的好处是PoE只使用一条电缆，为每台网络设备同时提供数据和电源，因此可以经济地部署网络设备，而不需
额外的电源电缆或供电装置。这在桌面上提供了许多好处，支持PoE的设备可以迅速简便地挪动和迁移，使导致的影响达
到最小。它还简化了安装过程中及任何未来网络改动过程中的电缆管理，更不要说降低人力和电源线的安装成本了。例如
可以安装WAP设备，而不必在部署的地方额外花钱安装交流电源插座。对WAP之类的设备，这一点尤其重要，这些设备
可以安装在难以接触的地方，如天花板或走廊中，以实现最广泛的覆盖范围。RJ45数据插头本身在这里也有优势，在使用
完全不同的插头的电源适配器的世界里，它代表着通用标准，RJ45在全球范围内广泛使用。

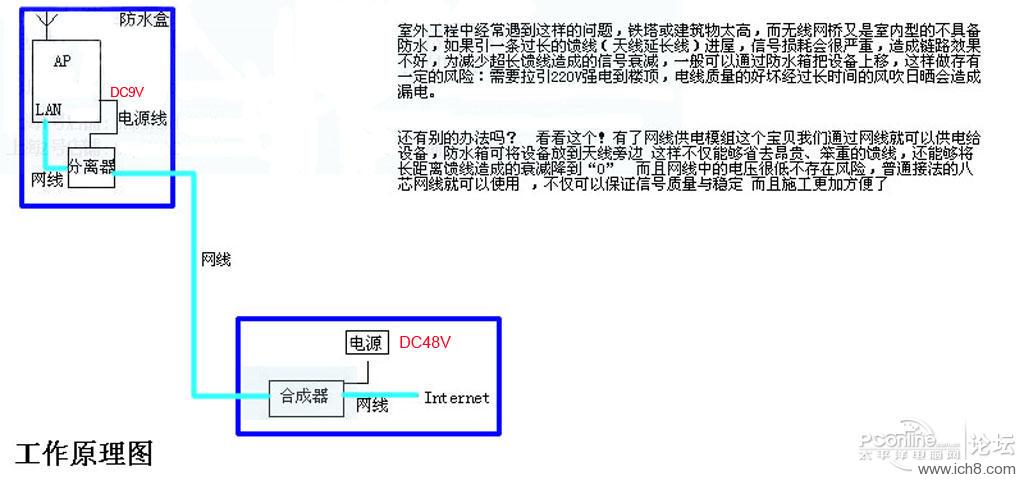

POE供电设备





以下是改造的全过程，希望大家多拍砖，指出不足；多给点意见。

(一)首先要变成多功能的AP当然要刷DD-WRT以下简称 "DD"
刷了DD后路由能工作以下五种工作模式
1.访问点（AP、无线路由器模式）
2.Repeater（中继功能）
3.无线客户端模式
4.客户端网桥（AP到AP无线桥接）
5.Repeater Bridge（中继桥接功能）

磊科原厂固件界面

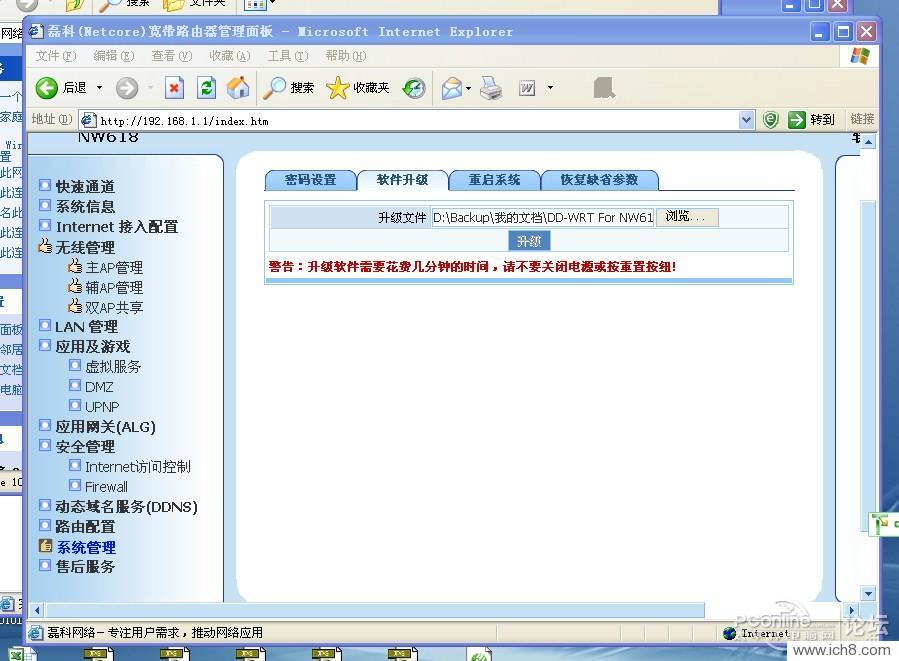

接着在系统管理菜单下选择好下载的DD固件路径点击软件升级

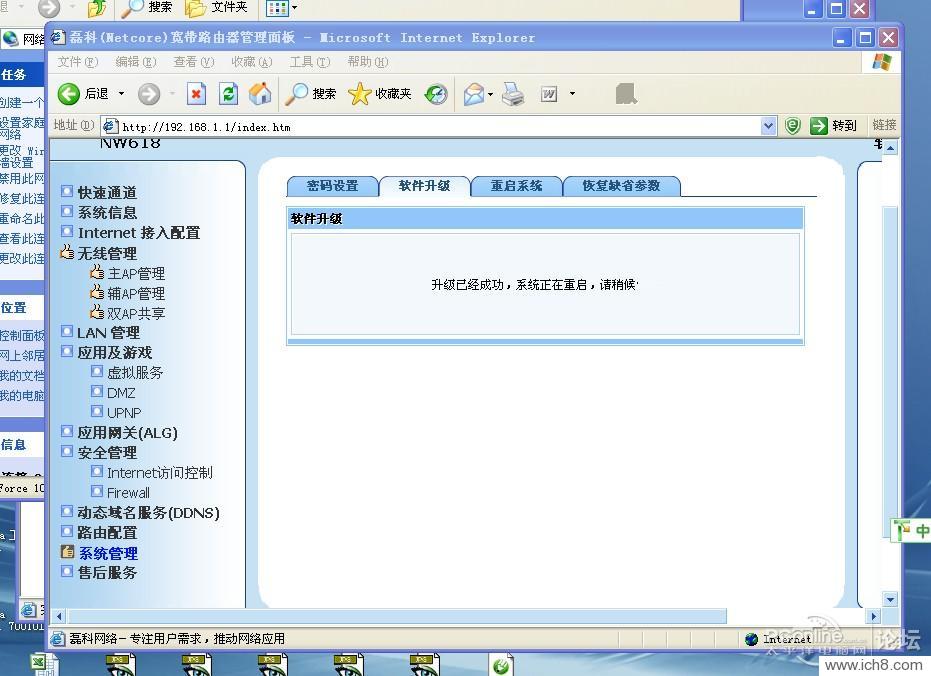

耐心等几分钟就会提示升级成功了



重新进入路由器就是一个全新的DD界面了



怎么全是E文不要急嘛，DD是多国语言版的。在Language选中文就行了




看到了吗？熟悉的中文了回来了



刷好固件测试下没问题就要进行下一步改造了

（二）升级内存，提升NW618的数据处理和带机能力。
因为第一次升级内存怕把路由搞坏了，先拿没用的内存练习下
觉得没问题后就要拿NW618动刀了


因为太紧张了，忘记把详细的细节给拍下来，这张是升级好内存的图片。






（三）防水外壳的改造
本来想淘一个防水外壳的，不过看到正好有一个坏了的有线电视放大器。通过改造下就一定是个
完美的防水盒，因为是用铝做的，中间还有防干扰的屏蔽网。用来做AP的外壳就最适合不过了，
省钱还能废物利用，将DIY的成本降到最低。
接着就要把里面的电路板拆卸下来
把原来有线电视放大器输入和输出口改造一下。

变成下面图片这样子，打上玻璃胶增强防水效果。
接着就要计划oe和a的电路板怎样放置
方案确定后就要钻孔固定电路版了，先画出固定的位置

跟着钻孔、攻丝

接着做支撑电路板的支柱




安装上支柱的样子



跟着钻网线输出和输入口以及天线的引出口











（四）把所有的电路板安装上
先把POE电路板安装上



然后把路由的电路板也安装上再接天线引出接头（注意要内外加上胶垫以防进水）







来张自制防水胶垫特写



制作网线，跟普通网线的接法是一样的。



(制作散热片)因为这个cpu工作的时候温度不算很高没必要加装风扇散热，加个散热片就足够了。







这样DIY的散热片就成功了


（五）测试部分
首先用一条网线把POE分离器的输出端和路由的任意一个LAN口相连



接着就要把POE分离出来的电源输出跟AP的电源输入端相接









最后把网线插的POE分离器的输入端



检查一切无误后通电测试






来张之前通电效果图，POE和超级无线AP同时工作了。



把路由设置客户端看看周围信号怎么样



到此为止这个室外POE供电的超级AP就诞生了。
