浓缩就是精华――华硕ITX小板M4A88T-I外观解析

一、ITX板型简介及其应用前景分析
二、华硕ITX小板走进老虎家
三、华硕M4A88T-I做工用料赏析
一、ITX板型简介及其应用前景分析
    在大家选择合适主板的时候，往往为了选择大板还是小板困扰不已，诚然ATX主板PCB板面积大，电气元件布局相对分散，散热和干扰问题能够得到很好的解决，而且扩展性能也较强。而MicroATX板型往往是中低端产品、整合显示核心产品的首选，在成本上具有更大的优势，而且因为身材娇小，更容易安装进一些小巧玲珑的机箱。所以在购买主板的时候，选择大板ATX还是小板MicroATX是一个令人头疼的问题，今天，这个问题随着一个新板型――ITX板型的产生更加复杂了。
    自从Intel推出Atom处理器，并将其推广到台式机应用领域开始，一种全新的板型ITX主板就渐渐地出现在我们的视野当中
    基于945G芯片组的ITX主板出现之后，主板厂商纷纷跟进，以Atom平台为契机推出了大量ITX主板产品，随后所用芯片组地也渐渐地多元化，ITX主板也不再局限性于落后的945G芯片组
    以上几类ITX主板出现之后，用户就有了很大的选择余地，可以根据自己的需要购买合适的主板，下面老虎就以上几类ITX主板进行一下简单的分析：
        1、Intel Atom平台ITX主板：以Intel原装主板为代表，一般只有1条DDR2内存插槽，无PCI-E插槽，扩展性差，集成显卡性能低下，无法硬解高清，软解时由于Atom本身性能的限制，效果不是很好。为了弥补Intel集成显卡的缺憾，NV推出了基于 MCP79芯片组的离子平台：具有2条DDR2内存插槽，具有PCI-E插槽，可扩展独立显卡，集成显卡具有硬解高清能力，搭配单核或者双核Atom处理器，具有一定的应用价值。
        2、Intel LGA775平台ITX主板：以NV家630i或者MCP7A-S芯片组为主，具有2条DDR2内存插槽，可扩展独立显卡，集成显卡也具有硬解高清能力，可以搭配Intel 775接口的处理器，具有较高的实用价值。
        3、AM2+/AM3平台ITX主板：能够支持AM2+/AM3 CPU的ITX主板，除了AMD自家的780G/785G之外，还有NV的MCP78芯片组，一般也具有2条DDR2内存插槽，可扩展独立显卡，集成显卡也具有硬解高清的能力，由于在选择CPU的时候具有更大的灵活性，实用价值更高。
       4、Intel LGA1156平台ITX主板：基于Intel H55芯片组，支持DDR3内存，CPU可以选择搭配Intel i3/i5/i7处理器，性能进一步提升，但是CPU集成显示核心性能低下，好在可以扩展独立显卡，实用性能还不错。
     从上面的介绍我们可以看到，不知不觉中ITX主板已经逐渐走向主流市场，支持市面上几乎所有处理器，横跨DDR2/DDR3平台，无论是在集成显卡方面还是在扩展独立显卡方面，都有不俗的表现。这种状况表明，ITX主板已经渐渐为市场所接受，在组建超小型HTPC或者办公用主机方面大显身手，否则厂商不会推出如此丰富的产品线，生产出大量的产品。
二、华硕ITX小板走进老虎家
    在ITX主板日益走向用户家中的今天，老虎也通过特别渠道获得了体验华硕尚未上市的ITX主板的机会，今天，老虎就带领大家体验一下ITX超小型主板的魅力：

跟普通ATX主板比大小
三、华硕M4A88T-I做工用料赏析
    对ITX主板有了一个直观的认识之后，接下来我们开始对这块华硕M4A88T-I进行做工用料的分析，看看ITX主板相对于普通主板在做工用料方面有哪些特点：

    主板上最显眼的就是AM3插槽和一个巨大的散热片CPU供电采用了4项设计，最大支持TDP为95W的处理器，每项2进1出3个MOS管，尽量减少发热量
    供电模块大量使用贴牌元件，高贵的钽电容依稀可见主板提供了2根笔记本的DDR3内存插槽，最高可以超频支持DDR3 1600
    但是由于不能使用台式机内存，内存性能表现可能会受到一定影响虽然是笔记本内存，但是还是提供了独立的一项供电
    芯片组方面采用了880G+SB710的搭配，这其实就是785G的马甲

    主板提供了3个SATA2接口，可以组建RAID
    旁边的红色按钮是华硕独有的MemOK按钮，可以在内存超频失败后恢复内存初始频率

为了节约空间，CMOS电池采用了竖直安装的设计，旁边的是一键开核和一键超频的开关

    主板接口可谓丰富：鼠标键盘公用的P/S2接口，2个USB2.0、2个USB3.0，光缆、同轴输出，HDMI、DVI视频输出
    千兆网卡和5.1声道音频输出是必不可少的，主板还提供了e-SATA接口和蓝牙模块，这在一般主板是非常罕见的

主板上附带的无线网卡模块

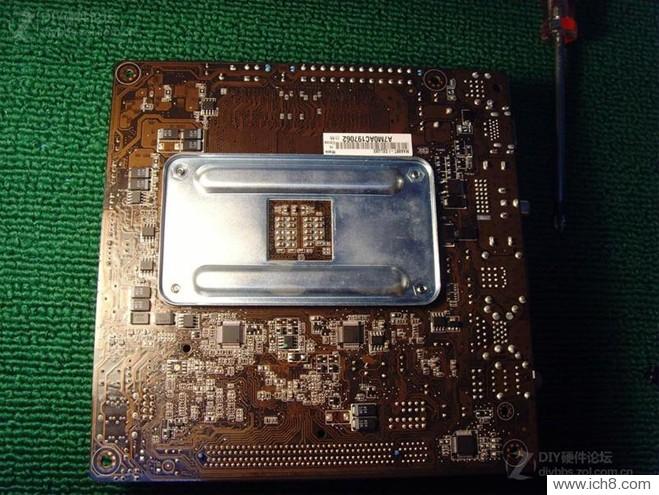

主板的正面介绍完了，再来看看背面吧，和一般主板不同，主板背面也安装了大量电气元件
     根据资料显示，这块主板还附带了2根无线网卡的天线，但是老虎拿到的盒子中除了主板空空如也，不知道被哪个无良小编给雁过拔毛了。
老虎点评：
    通过对华硕M4A88T-I的做工用料分析，我们可以得出ITX主板在设计方面的特点：
    1、以节能、低发热量为追求目标，CPU供电设计没有台式机主板那么奢华。
    2、电气元件使用以节约主板有限的空间为主，采用大量贴片式元件，部分ITX内存插槽更是采用了笔记本内存设计，以进一步节约PCB板上的空间。
    3、主板上集成了许多特色功能，无线网卡渐渐成为ITX主板的标准配置，这块华硕ITX小板更是集成了蓝牙模块，更加满足了搭建家庭影音平台的要求。
       由于老虎的笔记本都是DDR2内存，所以暂时无法测试这块主板。老虎正在联系借DDR3的笔记本内存，后续评测很快就会跟大家见面，还请大家关注。
