独立8路风扇调节电路奉上 [DIY实物图]有测试数据

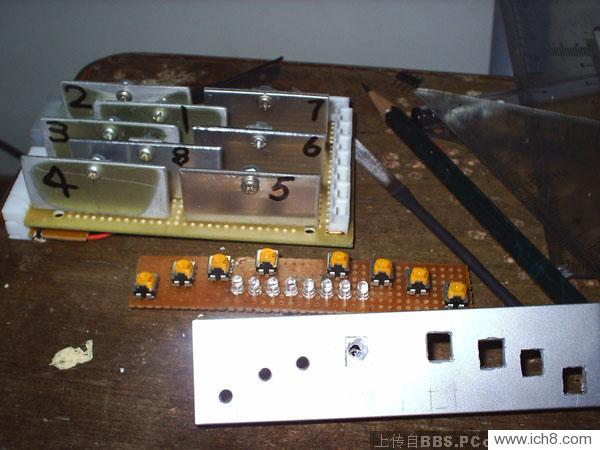

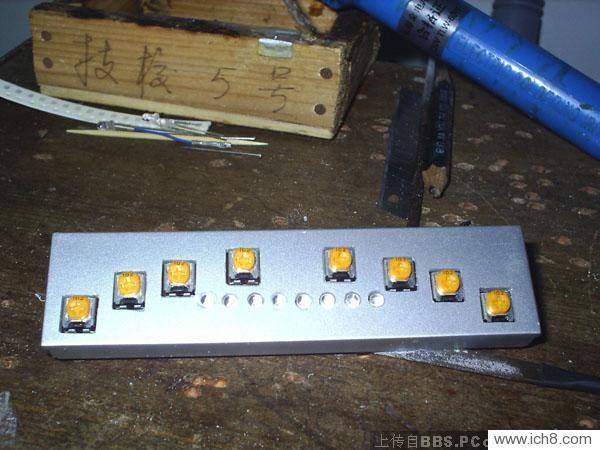

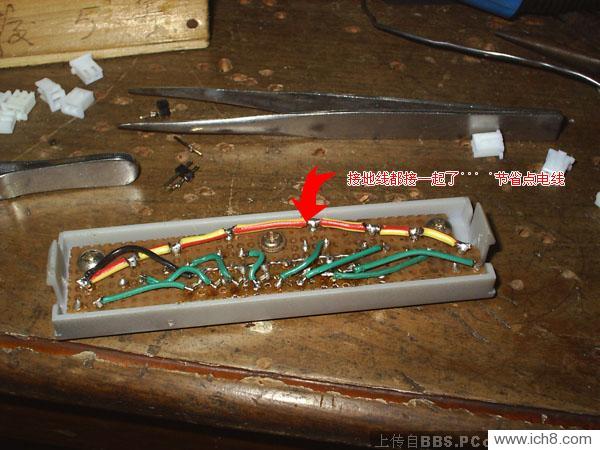

 这是第二批的调节部分` ` ` 换上了1K 的可调电阻`  （黄色多好看）

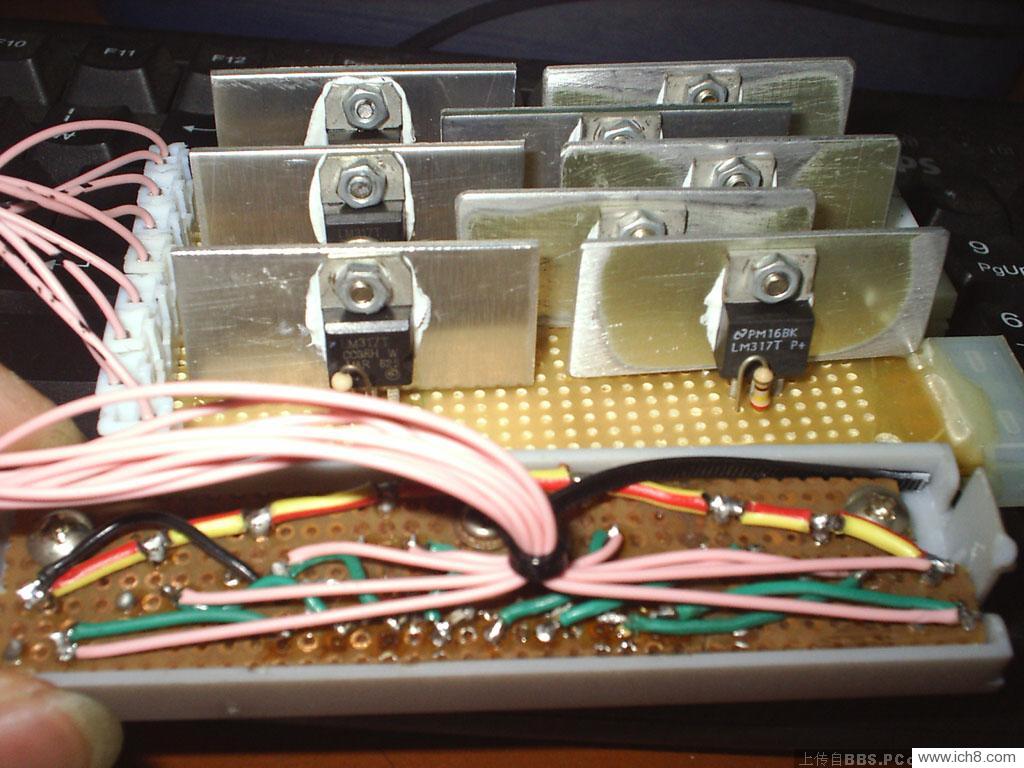

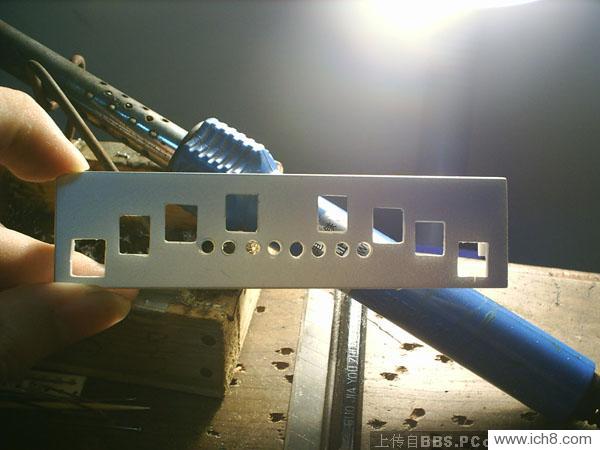

 第二的成品` ` `  散热是用软铝2mm 厚的 `` 比较好加工





 用树脂粘上螺帽`` `  做可拆式的方便点啊`  `

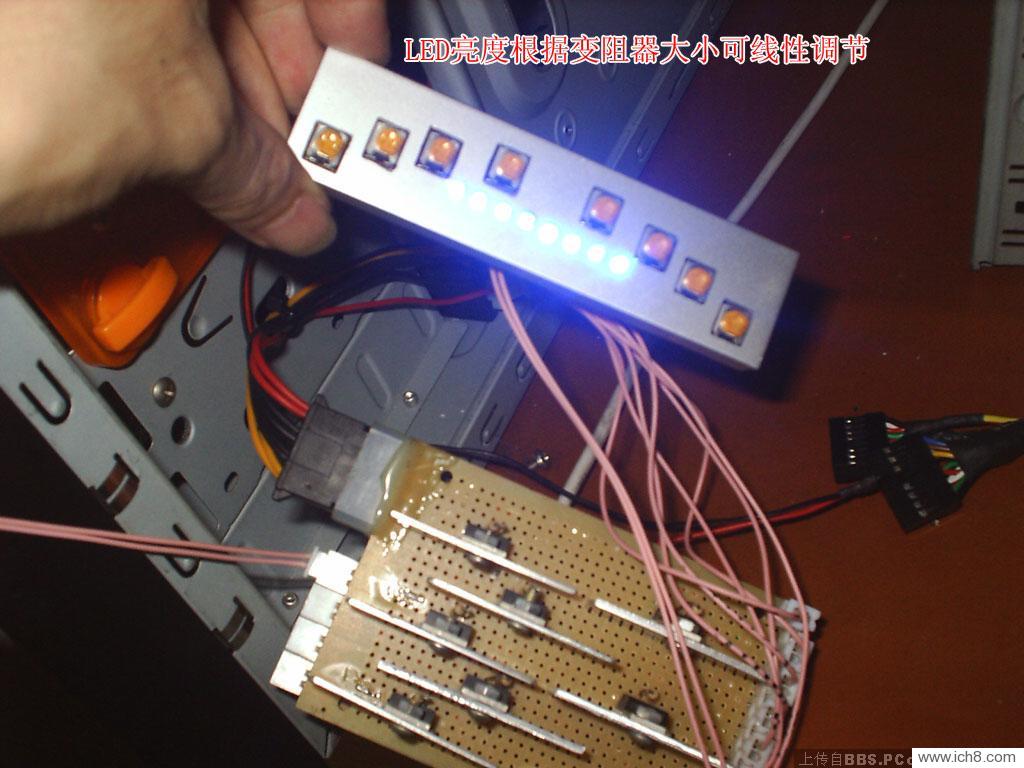

 呵呵` `` LED串340欧再并在可调电阻上  `` ` 可线性调节LED亮度哟    不过这样可调得换成2。4K的

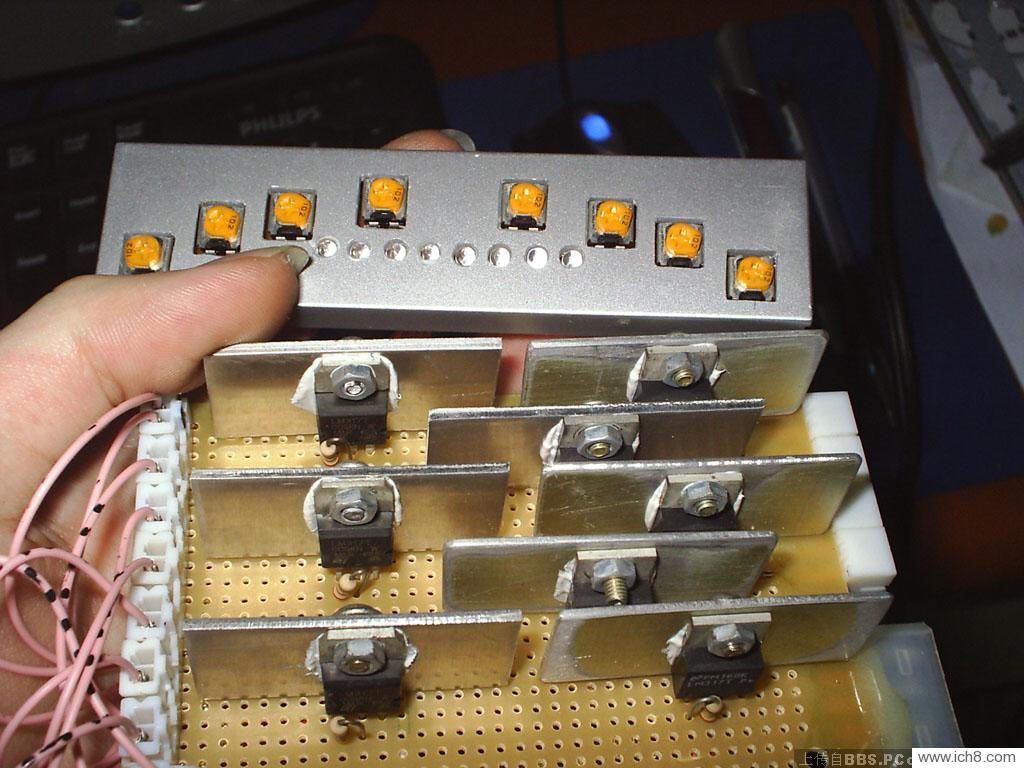

来看看成品 ` `` 8错吧？``  还是比较工整的哟  `    ``8路捏





 兄弟们` `` 路程就快结束了`     SEE下接电的效果  ` ` 蓝光依然刺眼

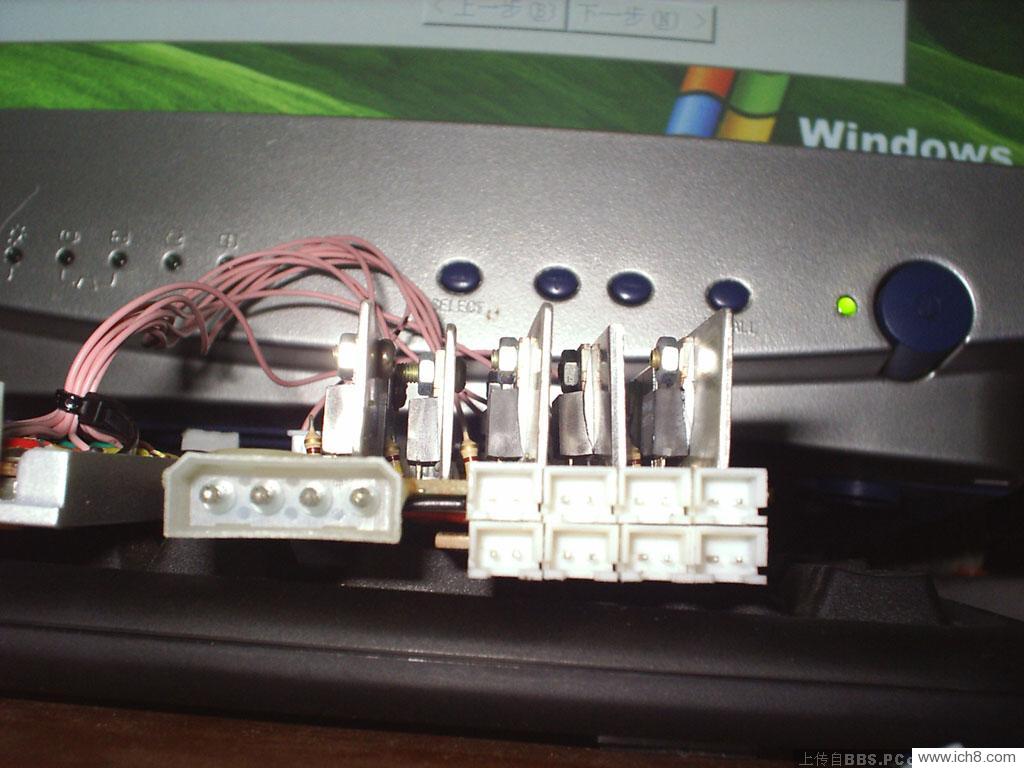

最后来看看输入和输出接口`  ` ` ` 输入是用的大D4PIN 通用PC电源供电`

                                    输出用的C3两针    也是显卡上常用的供电接口







  相信看了这些图我就不用说话了吧` ` 呵呵 ` ``

     我将调整端的变阻器和主板分开设计` `    这样可以将主板放在光区位吹风  而调整面板放在软驱位

 如果设计在一个整体` `可能会比较好看点` ` `

` `   `输入处本是想放两个电容滤波的` ` `     但没办法` ` 接PC电源的话`   会犯错误的

 再说PC电源输出都已经滤波过了` `   SO ` `可以省去的`  `
