经典布线工程分享6－－协和工商语音多媒体教室

案例分享–协和工商语音教室
作者: zman   关键字: 布线, 语音教室 , 多媒体教室 , 机房 ,

　　由于第二外语教学需求，协和工商于五月份开始找相关厂商规划新的语音教室。ZMAN很荣幸获得学校赏识脱颖而出，规划建设整个语言教室基础建设部份。

施工前


　　看的出来是这一间历史悠久的教室，因为铝窗破旧不堪而且还墙壁渗水，所以四周用木板粉刷包覆。


原来的佈线小机柜


原来CLIENT端的走线

上图的机房布线基本中与内地中小学的一致。

施工中


高架防静电地板施工


入口无障碍坡道


网络及电力配线

　　网络线主线槽由配线柜出来走教室右边，电力线主线槽由配电盘出来走教室左边，避免强电干扰弱电通讯信号。教室的电力是从大楼主配电盘接独立回路到AVR，AVR再接到教室作一个配电盘，再拉九个回路供应整间教室 (只给电脑及机柜供电)


机柜组装

　　配线架、功放、DVD播放机、无线麦克风主机，负载显示型POU、3COM交换机，都在这上面


桌子进场了


DELL LCD显示器直接安装到桌面支架上

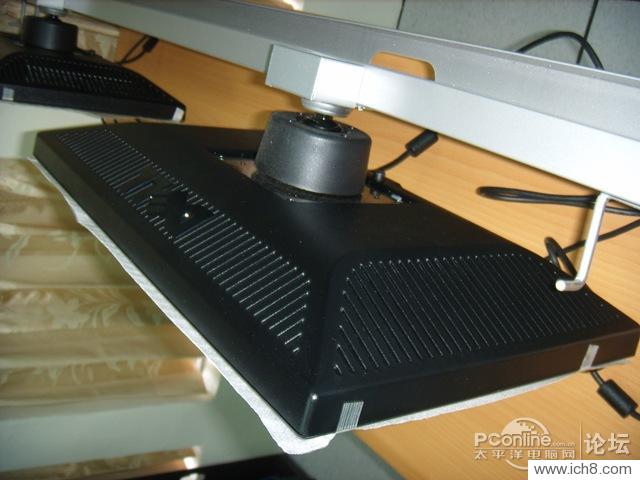

　　DELL在台湾地区竟然提供商用机五年原厂保修及五年原厂次日上门服务？？！！LCD显示器为何要锁到支架呢，第一是避免学生不小心或故意碰到LCD就摔到地上 (听说以前常发生)。第二是教室空间有限又要摆那麽多张桌子，桌面被迫设计的很短，LCD显示器锁在支架可以空出足够的桌面空间让学生使用。第三是学生可以很方便调整角度。支架后面的沟槽可以收纳电源线及VGA信号线，旁边的挂钩是预留未来放耳机用的。


DELL商用PC 安装在电脑桌下，正面图。电脑桌有防盗功能，把电脑固锁在桌内，散热开孔尺寸是先送电脑到工厂量身订制的。


DELL PC 安装于防盗箱背面图


学校说ABS键盘架被学生蹂躏后会不够坚固耐用，所以新电脑桌的键盘托架全换成了铁制！哇，抗击打！

施工后


后面上方那台投影机就是 NEC VT-595

　　牆壁可以看出来跟最早期改善极多了，铝窗、窗帘、防漏、电灯、空调是其它厂商的工程，因为属性不同，学校承办人员也不同，语言系统会是信业自己承包，这些我都不想做 哇哈哈


桌面只有鼠标的线，不能用无线滑鼠 因为听说会被学生顺手牵羊


哇咧 作者的大肚子


双投影机 双电动布幕


本文标籤: 佈线, 协和工商, 语言教室
