奶粉罐定向天线

　　前段时间做了一条双菱形天线，感觉效果不太好，近来抽空开始做了一个“奶粉罐”天线。现一步一步将过程分享给大家。此次做天线，得到mr7的大力支持，在此深表感谢。

　　据说此天线有12dbi的增益，也不知是真是假，做了再说。下图是天线的结构图：

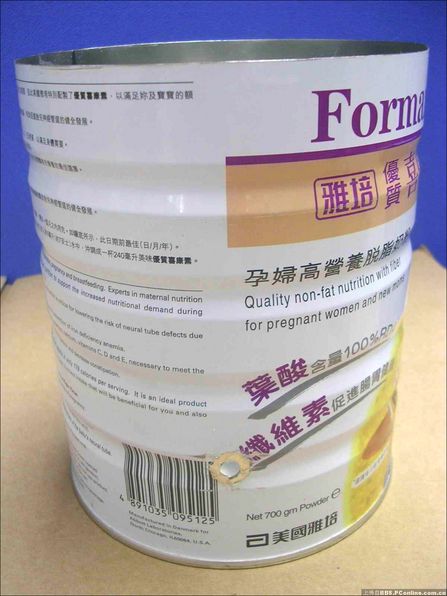

一. 下面是所需要的材料：1.主角：奶粉罐

　　这个奶粉罐是偷一个孕妇的，罪过啊！钻直径6.5mm的孔，孔的周围要打磨光。孔的位置尺寸计算公式请点击下列网址查询:http://www.saunalahti.fi/elepal/antenna2calc.php

　　2.4G使用以下1~11频道：
频道1 （2.401－2.423GHz）
...
频道6 （2.425－2.447GHz）
...
频道11 （2.451－2.473GHz）

　　中心频率经计算为2.436GHz，此点与mr7提供的2.445GHz有点出入。Anyway，计算出来的数值差得不多。且按照2.445GHz计算。

　　其中D为奶粉罐的内径，我这个是126.5mm。计算结果如下：
Lo = 123 mm     Lo/4 = 30.75 mm
Lg = 149 mm     Lg/4 = 37.25 mm

　　2.车铜件

　　可用内径6mm长度35mm的铜管代替。

　　实物如下：

　　3.塑胶固定件，主要起固定作用。此件可以省略，这样就必须直接把铜件焊在罐子上。

　　4.RG58线 1米左右

　　5.热缩套管，内径10mm，长度30mm

　　因为我有条件，可以做得很准，所以铜件都是车出来的。其实我想大家做的时候完全可以用铜管代替。

二. 所需要的工具：1. 裁纸刀　2. 锉刀：平锉　3. 卡尺（如无则用钢尺）4. 电烙铁（65W以上）5. 剪刀6. 砂纸

三. 下面说一下过程：

　　1. 在罐子的Lg/4处，3/4 Lg处划线。在罐子的Lg/4处钻孔，我是用钻床钻的。如果没有钻床，可以用凿子慢慢敲。将罐子多余的部分剪掉。我是用砂轮切割机切掉的。没有条件的话可以用剪刀慢慢地剪。切口很锋利，需要用锉刀把利边磨掉。再用锉刀把孔的周围磨平。见附图：

　　在磨平的孔的周围上焊锡，这样可以让铜件更好的接触到罐子。再把焊锡用锉刀锉平。

　　将RG58线的外皮剥开，像这个样子：

　　再将铜件套入线中，

　　把带有铜件的RG58线套入罐子中，


　　用塑胶件锁紧铜件，再用热缩套管将铜件和RG58线包好，用热风筒吹紧热缩套管，

　　RG58线的另一端，用SMA接口的公插固定好。至此，天线大功告成。外观照片如下图：
