垃圾桶也不放过 网友DIY无线天线大集合

蚊香盘DIY定向天线

蚊香盘定向天线制作资料

　　工具：30W以上电烙铁一把（功率小了焊这东西太费劲），助焊剂（松香好像不太好用，我用的那种膏状的），平口钳，大剪子，小钢锯。u 材料：电视机拉杆天线一截（用来做中间那个支撑四棱天线振子用的），1.5mm铜丝若干，50欧姆同轴发泡电缆（在可能的情况下尽可能的短，长了对功率损耗太大，我用了1.2M），SMA头一个（我的D-LINK514是这个接口的），铁质蚊香盘一只（呵呵，这个太容易找了）

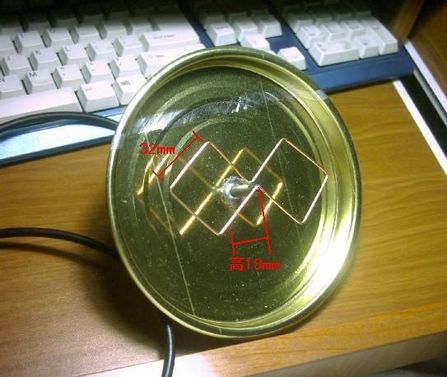

做完后是这个样子：

　　这是整体完工后的样子，加了个塑料盖，喷上了漆，还有点专业的样子，呵呵：

　　实际测试这个天线的指向性非常好，能穿透两层砖混墙，信号还能保持在百分之三十以上，这是原来的2DB天线没办法想的，呵呵。。。。。可以在WC抱着本子上网了。因为下雨没有出去试到底能传多远距离，也没有设备来测试到底有多少DB的增益，不知傲阳兄有什么好方法没有。
