4路超高密度 戴尔服务器拆解评测(图)

内部设计

打开服务器的机盖，我们便可以看到其内部设计。

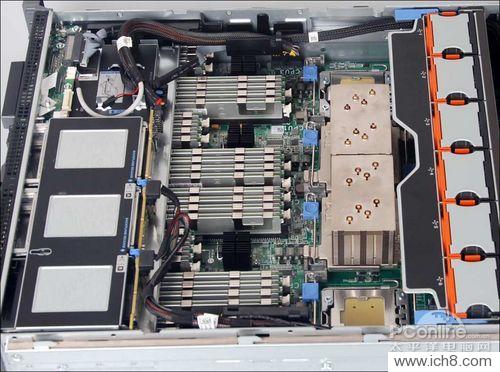

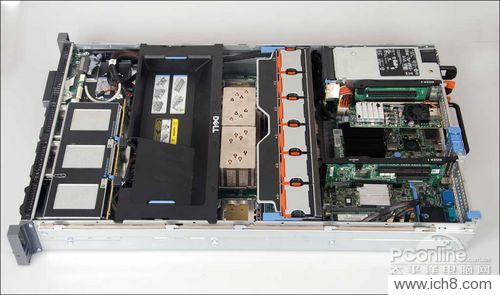

内部设计

戴尔PowerEdge R810整体设计整洁，走线合理，所有的线缆都被整齐地贴在两侧的，丝毫不显凌乱。而机身中间的一排风扇将整个服务器分成了两个部分，前面主要是处理器、内存等计算部件，后面是IO部分。在前面的内存上设计了导风罩，保证制冷效果。戴尔PowerEdge R810的风扇与戴尔之前的产品一样采用了模块化设计，无需工具，打开两侧的卡扣就可以轻松整体取下，而单个的风扇也可以方便地更换，可维护性非常不错。

超高的内存配置

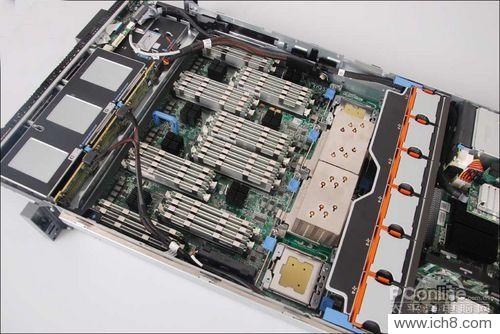

拿开导风罩，我们就可以看到戴尔PowerEdge R810的内存设计，戴尔为这款产品设计了相当高规格的配置，四路插槽，每个插槽配备有8个内存插槽，整体有32个内存插槽，相当有气势，而我们拿到的这款送测的产品也是顶级配置，满配32条4G DDR3-1066内存，整体容量达到了128G。而实际上，每个至强6500系列处理器最多可以连接16个内存条，这里只是因为空间的限制不得不有所缩减，但即使如此，在2U四路服务器中提供32个内存插槽已经是前无古人了。

咦？如果大家仔细看一定会发现，这款产品有四组内存插槽是安排在硬盘和控制模块位下边的，这可怎么更换呢？别急，答案马上揭晓。

独特的抽屉设计

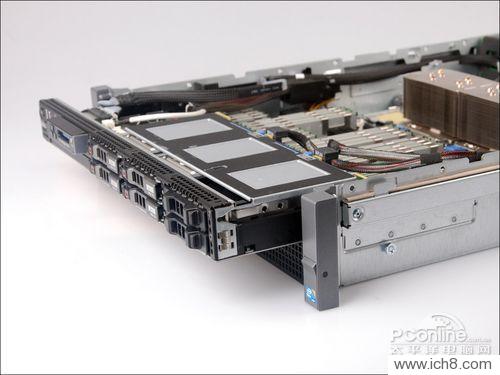

当！从这张图上大家就可以看个明白了。戴尔PowerEdge R810采用了创新型的设计，设计相当巧妙，其把硬盘和控制模块设计成了抽屉的样式，打开两边的卡扣就可以轻松地推出，怎么样，有创意吧！

独特的抽屉设计

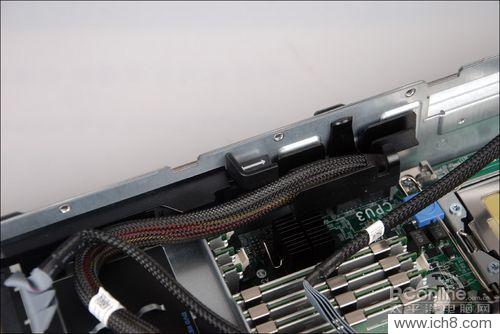

机箱壁上画箭头的就是抽屉的卡扣。

卡扣

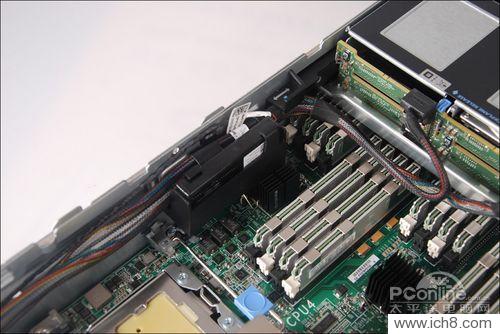

而在右边的卡扣边上还有一个电池，这是为机身候补的RAID卡供电的。

卡扣和RAID卡电池

放置双SD模块的位置
