4路超高密度 戴尔服务器拆解评测(图)

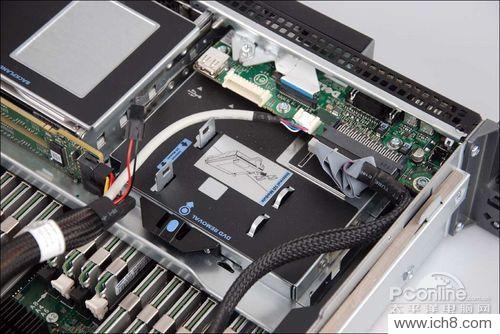

双SD模块的位置

放置双SD模块的位置

而在服务器可抽拉的存储控制模块上，我们还看到一个画着SD模块的位置，不错，这就是放置双SD模块的地方，送测的这款产品没有配置该模块，用户需要的话可以选配，这是戴尔官网上双SD模块图片。

双SD模块

戴尔为这一代的产品配备了双SD模块，其中可以存储虚拟化程序，比如VMware的ESXi等，开机就可以实现虚拟化配置，而双SD卡实现冗余，可在虚拟机管理程序级别提供故障转移，保障系统可靠性。

双SD模块的安装

接下来我们再来看戴尔R810在处理器方面的设计，戴尔PowerEdge R810是一款四插槽的服务器产品，支持Nehalem-EX系列处理器。不过在这一代的处理器当中，英特尔改变了产品划分的方式，Nehalem-EX不仅仅包含四路服务器产品，还包含有三款高端双路处理器产品，即至强6500系列处理器，我们今天测试的这款产品使用 的就是至强E6540，至强6500系列处理器可以与面向四路的至强7500系列使用相同的芯片组。

至强E6540处理器

至强E6540处理器背面

至强E6540是一款六核心处理器产品，支持超线程，最大可以达到12个线程，主频2GHz，通过睿频加速最大可以达到2.266 GHz，QPI总线速率6.4 GT/秒，配备了18 MB的三级缓存，TCP功耗105W。

处理器部分设计

而除了覆盖散热片的处理器之外，两边的两个插槽并没有放置CPU，您可千万不要把上面的黄色覆盖物当成是保护插槽的塑料片了，实际上，这是戴尔新推出的FlexMem网桥芯片。

FlexMem网桥

由于Nehalem架构的处理器内置了内存控制器，所以实际上内存插槽都是有自己所属的CPU的，比如至强6500每个处理器内置两个双通道内存控制器，也就是说，每个处理器可以连接四个通道的内存，并且每个通道可以连接四条内存，每个处理器最多可以连接16条内存，只不过在R810中由于空间的限制减少了配置。

FlexMem网桥

这就使得每个CPU在访问不属于自己直接连接的内存时必须通过其他处理器的中转，而在实际使用当中，用户往往遇到双路服务器内存数量无法满足要求，而四路服务器又有处理器能力浪费的情况，FlexMem网桥技术就是为解决这一情况而出现的。

FlexMem网桥在本质上模仿英特尔的现有连接，并将配置两个处理器时的连接扩展到通常仅在所有四个处理器都被填满时才可访问的DIMM通道。 此创新技术使用户能够扩展内存以充分利用此项最重要的资源。而一个FlexMem网桥芯片的价格显然比一颗四路CPU要便宜的多，这不失为是一个经济实用的解决方案。
