菜鸟能看懂 史上最全主板PCB设计解析

  主板背板并非一开始就有，在Socket 478之前的年代里，几乎从未有此设计（或许在当时的一些中高端产品上才能看到，更多的可能是散热器上会带有固定装置）。然而自从进入LGA775后，主板的背板设计开始流行起来，终其原因，很大一部分在于随着CPU的发热量增加，CPU超频的需要，为增强散热性能，散热器做的越来越大，越来越重。过重的散热器，让主板难堪重负，PCB变形难以避免，而PCB变形直接增加了电路虚焊等问题发生的几率。因此设计者为保证主板的稳定，为主板提供了防变形背板。

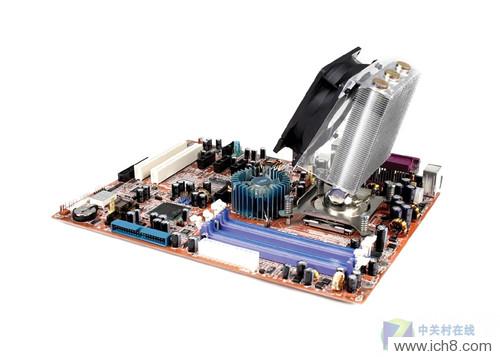

超重的CPU风扇给主板带来了不小的压力（PS：夭折的升技主板）

    除了CPU风扇外，高性能显卡的需求越来越大，而此类显卡的重量也在不断增加。而由于主板在机箱中是竖立固定，而CPU风扇和显卡都是平行摆放，因此很容易对主板造成向下的引力，让主板在长时间使用下发生变形，甚至断裂。

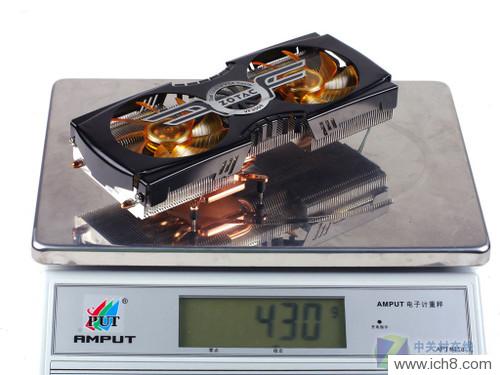

显卡越来越重也让主板有了变形的隐患。

    防变形背板带来的好处是显而易见的。由于防变形背板存在材料等差异，因此虽然目前主板均提供了防变形背板，但用户在选购主板时仍需要挑选。

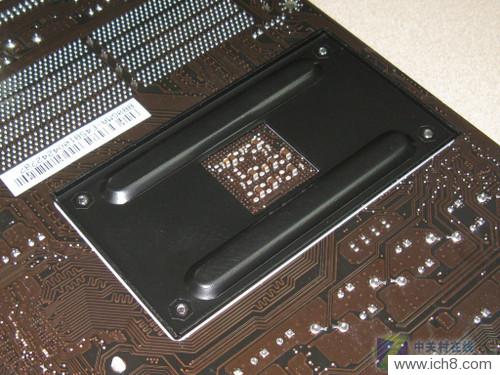

金属背板拥有更高的硬度，同时兼顾主板散热

    防变形背板的材质、大小、薄厚都有严格的限定。以目前AMD平台主板为例，防变形背板的材质主要有金属和塑料两类。金属材质防变形背板，凭借着更优秀的硬度以及辅助散热性能，明显优越于塑料背板。不过由于塑料价格相对更低，有一定硬度时能对主板PCB起到固定作用，防止变形，因此采用也比较普遍。消费者在选购主板时，需要仔细查看。（PS:曾有主板厂商，由于塑料背板过厚，导致主板拱起，最终造成北桥芯片脱焊，因此建议网友尽量选择采用金属背板的主板。）

小结：

    防变形背板承担着防止主板变形的重任，因此在选购主板时绝对不可忽略。金属背板拥有更优秀的硬度和韧性，同时兼顾散热性能，明显优于塑料材质的背板。建议用户优先选购采用金属背板设计的主板。
