菜鸟能看懂 史上最全主板PCB设计解析

  主板的布局好坏，直接影响用户安装、使用是否方便，因此是非常值得仔细研究的。

    首先CPU插座的布局很重要，必须有足够的空间能够安装CPU风扇，如果过于靠近主板上边沿，则在一些空间比较狭小或者电源位置不合理的机箱内会出现安装CPU散热器比较困难的情况(尤其在用户想换散热器而又不愿把整块主板拆出来)。同理，CPU插座周围的电容也不应该靠得太近，否则安装散热器不方便(甚至有些CPU大型散热器根本就没法安装）。

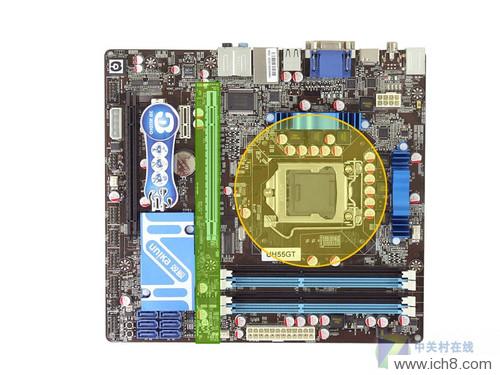

主板布局很关键

    其次，主板上经常要被使用到的CMOS跳线、SATA等部件，如果不合理设计，也会造成无法使用的情况。SATA接口尤其不能和PCI-E在同一水平线上，因为目前显卡都越来越长，很容易造成被阻挡掉。当然也有将SATA接口采用侧卧设计的方法，来避免这种冲突的发生。

    布局不合理的情况非常多，再如PCI插槽经常因为旁边有电容阻碍，导致PCI设备无法使用等，这都是非常常见的情况。因此建议用户在购买电脑时，不妨在当场试验一下，避免因为主板的布局而造成与其他配件出现兼容问题。

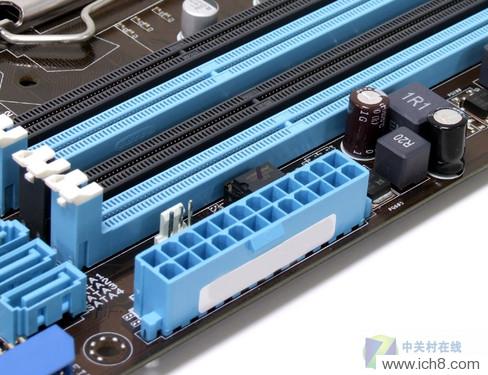

ATX电源接口通常设计在内存旁。

    另外，ATX电源接口则是考验主板连接是否方便的要素，比较合理的位置应该是在上边靠右的一侧或者在CPU插座同内存插槽之间，而不应该出现在CPU插座同左侧I/O接口旁。这主要是避免因为要绕过散热器，而导致一些电源的接线过短的尴尬，也不会出现妨碍CPU散热器安装或者影响其周围空气流通的问题。

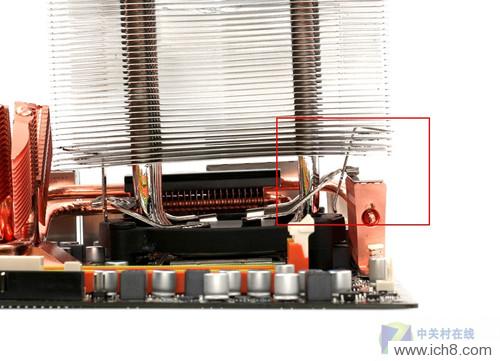

MOS散热片阻挡了处理器散热器的安装

     热管凭借着出色的散热性能，被广泛应用于中高端主板。然而不少采用热管散热的主板，由于某些热管过于复杂，热管弯曲程度较大，或者热管过于复杂，导致热管阻碍散热器安装的事情经常发生。同时有些厂家为避免冲突，热管被设计的歪歪扭扭犹如蝌蚪（热管歪曲后其导热率会迅速下降），对于板卡的选择，不应只看卖相，否则像那些卖相很好但设计很差的板卡不就是“虚有其表”了么？

小结：

     出色的主板布局，便于用户安装、使用电脑。相反有些“虚有其表”的主板，虽然外形夸张，但常常与处理器散热器、显卡等组建发生冲突。因此建议用户在购买电脑时，最好当面安装好，避免不必要的麻烦。
