第四章/第四节 显卡解析：XFX HD6850显卡实物拆解

    AMD此次并未送测原厂HD6850显卡，因此这里我们使用XFX的HD6850进行拆解，这款HD6850的PCB和做工用料都采用了公版设计，但输出接口和散热器是非公版方案。

    外观与AMD公版完全不同，但也比较好看，纯黑的外壳和PCB是XFX讯景最常见的风格。

    HD6870的PCB明显要比HD6870短一截，但各种元件的布局非常类似，只不过更加紧凑。

    HD6850所采用的Barts核心，被屏蔽了2组SIMD阵列，流处理器减少为960个，纹理单元也同比减少，但光栅单元和显存部分则没有缩水。默认核心频率为775MHz。

    显存颗粒也还是现代0.4ns，1GB 256bit的配置，但默认频率被降至4000MHz，和HD5850一个水平。

    HD6850供电部分的设计，基本与HD6870一致，核心本来也是4相式设计，不过由于精简了流处理器、频率还比较低，因此只要3相就够了，而显存控制器和显存各1相。整卡功耗得到进一步控制之后，外接供电接口只需要1个6pin都够了，另外一个空焊。

    XFX HD6850的散热器并没有使用公版涡轮侧吹式设计，而是比较常见的太阳花型直吹方案，这种结构的散热效率很高，但缺点就是热量会残留在机箱之内。

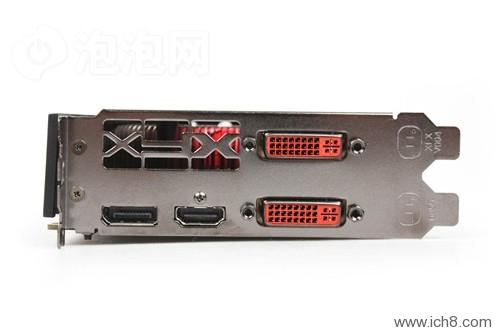

    XFX这款HD6850，在输出接口部分沿用了上代HD5870/5850的设计，只有一个大DP，默认可以支持三屏输出，但无法实现六屏输出。
