菜鸟能看懂 史上最全主板供电用料解析

  作为计算机各硬件子系统的工作平台，主板承载着电流和数据流两大流量。由于处理器在电脑中起至关重要的作用，因此主板处理器供电部分设计的优劣，直接影响到整机工作的稳定性和安全性。除了满足处理器供电的需求，优秀的主板供电还可以在处理器超频状态下提供更加纯净、稳定的电流输出，为优秀的超频成绩奠定良好的硬件基础，这也就是为什么处理器供电电路优劣成为了广大玩家评价一块主板优劣的重要依据之一的原因。

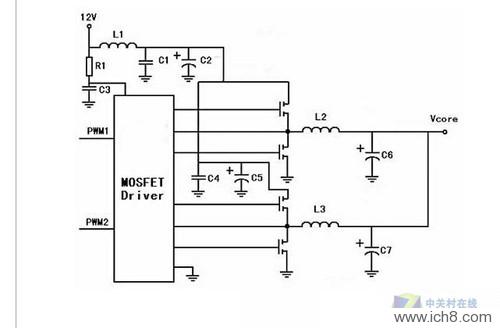

    目前为止，绝大多数主板都采用“电容+电感+场效应管(MOSFET管)”组成一个相对独立的单相供电电路的设计方案，这样的组成通常会在CPU供电部分出现N次，这就组成了我们常说的N相处理器供电。多相电路可以非常精确地平衡各相供电电路输出的电流，以维持各功率组件的热平衡，在器件发热这项上多相供电具有优势。

　　谈到供电的相数，很多人会提出“相数越多的主板提供的电流就越大，主板也就越好”的观点。这种观点只考虑了数量，而未考虑质量的观点显然是错误的。由于设计、料件和布线的不同，一相供电电路所能承载的电流大小就会有所差异。例如一块采用两相供电的主板，每一相能够提供60A的电流；另一块主板为三相，每一相只能提供30A电流，那么60A×2就大于30A×3，所以从供电电流大小来看，这里两相供电的主板就优于三相的主板（事实由于60A的电流实在过于夸张，这种电路设计并不会被使用）。

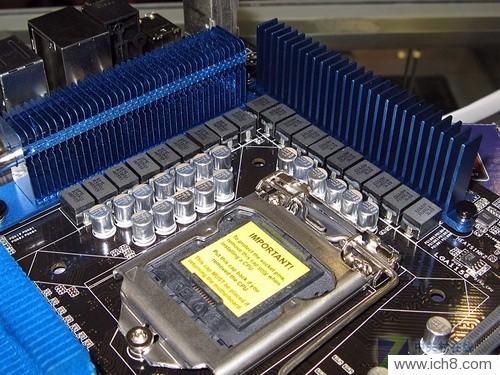

华硕工作站级主板的供电电路十分夸张

    仍以H55主板为例，几相供电设计是最合适的呢？过多的处理器供电相数就像过多的管道，如果流量并不大时，其起到的作用只是每个管道仅发挥不到50%的功效，同时还会因为相数过多，而增加转换过程，降低时效，如果电流够小，其实单相供电设计才是最高效的。（为增加转换效率多数主板厂商采用了节能技术，动态调整处理器供电相数。）

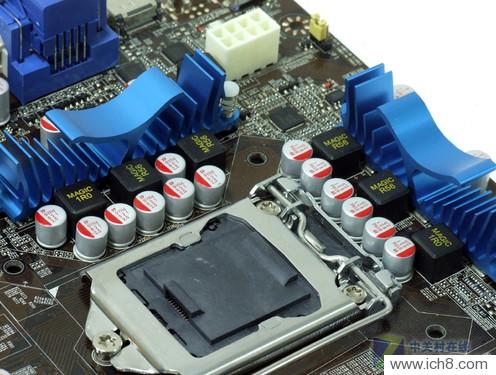

双敏UH55GT主板采用4+1+1相供电已经足够

    对于目前的H55主板，由于更多搭配32nm的处理器（酷睿i3 530处理器设计TDP 73W），因此采用6相供电已经足够，即使对比12相供电，6相供电所承受的电流已经足够小了。

    例如，一个120W的处理器，其电压为1.35V，那么供电电流大致为90A左右，如果是采用12相供电，每相通过的电流约7~8A，而采用6相供电的供电系统，通过的电流则为15A左右，事实上每相供电其实在20A以下就已经非常优秀了。事实上，由于节能技术的使用，在12相供电电路中，部分供电电路可能已经进入屏蔽状态。花12相电路的钱，却只使用到了部分供电电路，实在有些不爽！（默认为非超频状态）

关键词：处理器供电相数
实用指数：★★★★

小结：

    供电电路的设计直接影响到整机工作的稳定性和安全性，但这并不意味着供电相数越多主板品质越优秀，往往打破超频记录的主板并未采用夸张的处理器供电相数。因此消费者在选购主板时一定要摒弃以供电相数论主板优劣的态度。
