菜鸟能看懂 史上最全主板供电用料解析

  说完处理器供电设计，再来谈一谈主板的用料。由于固态电容以成为主板选购的一大因素。因此先来看下电容部分。按照Intel白皮书中的说法，在CPU的供电电路中，总电容值不能少于9000μF。因此在每块主板CPU的插槽附近，都分布了许多大容量的电容，以便充分滤除CPU供电电流的杂波。足够多的电容可以说是供电的保障，一般用户也可以通过电容的颗数来判断供电是否充足，不过对于目前的H55来讲，这个要素其实不需要考虑，因为毕竟是中高端产品，厂商都有足量设计。

    从2005年Intel发出倡议，所有搭配Intel处理器的主板需在供电部分采用固态电容。从此各大厂商纷纷响应Intel的呼吁，固态电容的风潮随之席卷开来，最终延续到全固态电容成为好主板的一项重要指标。固态电容即有机半导体固态聚合物电容器，具有高频低阻抗（10毫欧）、高温稳定（-50度~+125度）、快速放电、减小体积、无漏液，等特点。在85℃的工作环境中，寿命最高可达40,000小时。但因为生产材料与专利的问题，目前固态电容的成本要高出传统电解电容10倍以上！

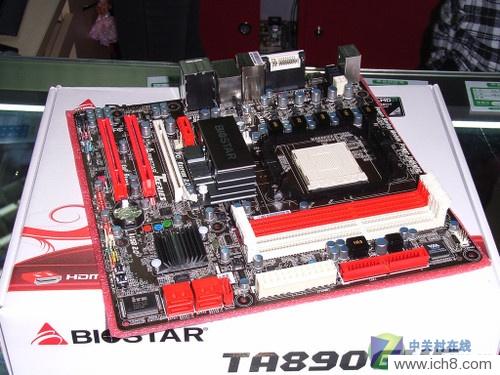

采用全固态电容设计的映泰TA890GXE

　　正因成本较高，部分主板厂商开始使用外形酷似固态电容的铝壳电解液电容来混淆视听。

印有K型防爆纹的

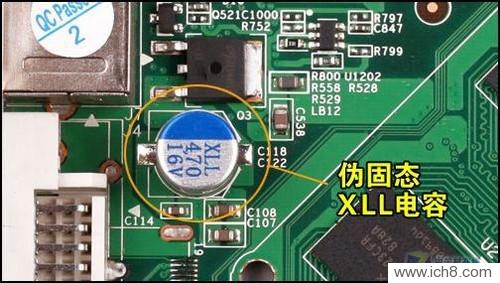

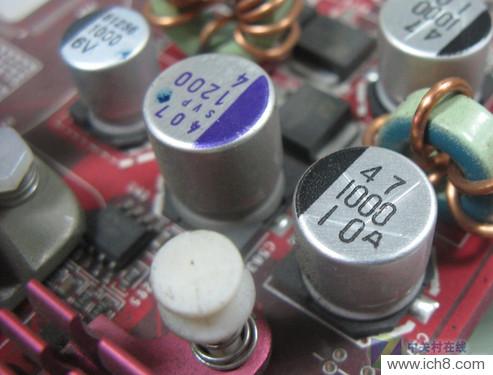

外形酷似固态电容的铝壳电解液电容

    除了固态电容和电解液电容本身的区别外。不同品牌间的固态电容同样存在效能问题。其中由于日产电容精度非常好，寿命也比较长等优点别主板厂商广泛使用，如富士通、三洋等。日系电容厂的综合能力是同行业中比较强的，在电器性能、阻抗都好于一般的电容。以富士通红色L8固态电容为例，这款电容可轻松适应-50至150摄氏度间的宽幅温差变化。优秀的耐温表现使这款电容轻松应对超频带来的高热量。

    除了容量上的差别，我们还应注意到ESR（Equivalent Series Resistance，等效串联电阻）值。电容越大，其电阻相应也会增大，对CPU的瞬间供电电流就会减小，不利于系统的稳定。因此ESR值越低越好。为解决ESR阻值的问题，设计者通常将多个电容并联使用，以降低ESR值，有效保护电路。对于输入输出电容，一般的要求是，输入电容要尽可能的大（对ESR的要求可以降低一点）。因为输入电容主要是耐压，其次是吸收MOSFET的开关脉冲。对输出电容，ESR的要求要高一点，耐压要求和容量则可以低一点（Intel的主板，这部分的电容往往都是4~6.3V，470~680左右的容量）。这是因为要保证足够的电流通过量，ESR值并不是越低越好，低ESR电容会引起开关电路振荡，而消振电路比较复杂，而且会增加很大的成本。

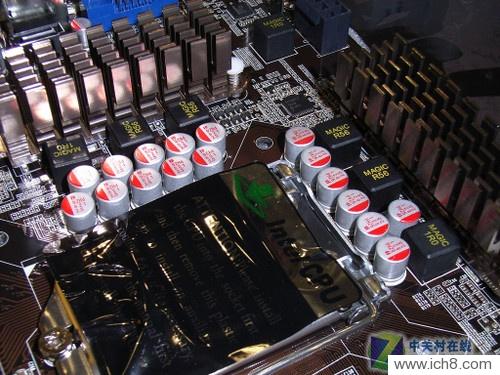

富士通红色L8电容拥有仅5mΩ超低ESR值

    总之，从上面这些介绍中，我想大家对主板的供电和电容有了初步的认识。好的用料品质对系统的稳定性、兼容性、超频性都有一定影响，我们也就不难理解，为什么有些产品卖的价格会贵一些，而一些使用同样芯片组的小 厂产品往往价格很诱人了。以电容为例，高品质的产品同一些劣质产品间的差价就有将近20%～40%之多。一般来说，名牌大厂的产品，会拥有一套完善的严格检验、评审措施，成本因此上升不少，因此在价格上与杂牌产品有明显差距也就不足为奇了。

关键词：固态电容
实用指数：★★★★

总结：

    除了品牌价值外，影响不同品牌同一芯片主板价格差异的重要因素就是用料，其中由于用料较多，电容的使用成为了重中之重。消费者在选购主板是要认清主板电容用料。但切忌以全固态电容论主板优劣。
