菜鸟能看懂 史上最全主板供电用料解析

  除了电容，其他细节却是用户最容易忽略的问题。对于CPU供电电路，CPU从低负荷到满负荷，电流的变化是非常大的。为了保证CPU能够在快速的负荷变化中，不会因为电流供异常而出现死机等问题，CPU供电电路必须具有非常快速的大电流响应能力。供电电路中的场效应管(MOSFET管)、电感和电容都会影响到这一能力。一个最理想的状态是，使用最快速的场效应管(MOSFET管)、高磁通量粗导线的电感线圈、超低ESR的输入输出电容。

    但实际上，不同的主板厂商，对选料的着重点不一样。甲厂商可能会选用快速的场效应管(MOSFET管)，快速的场效应管(MOSFET管)的开关噪声比较小，这样就可以将输入输出的电容等级下降一点。Intel的主板使用高导磁的电感磁芯（降低了线圈的损耗电流），因此它的线圈使用单根比较粗一点的就可以了。但大多数厂商会使用便宜一点的磁芯，使用三线并绕的方式来解决，这样即使损耗大一些，线圈也不会发太多的热。上面笔者已经谈过电容的问题，下面我们来谈谈电感和场效应管(MOSFET管)。

　　充足而纯净的电流是保证主板稳定工作的重要条件。因此，主板上设计了很复杂的电路已完成对供电电流进行滤波处理。其中电感和电容主要是用来对电流进行滤波的。由于电感有蓄能的特点，所以电流先流过电感以便滤掉一部分高频杂波，再流过电容进一步滤掉其余的杂波，因此电感的性能就充分影响到了整个主板供电的纯净度。


台系MAGIC全封闭铁素体电感

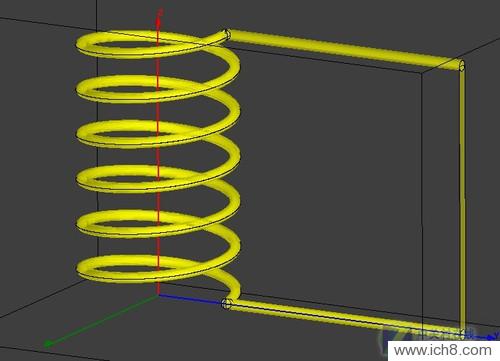

　　再早期的主板用料中常常选用裸露式电感，渐进到半封闭式电感，目前市面上的主板已全部采用了全封闭式电感。正因为是屏蔽式，所以电感的线圈粗细很难分辨。不过在这里可以将理论与大家分享一下仍是十分有必要的。影响电感性能的主要是线圈和磁芯。线径很粗的线圈采用的是高导磁率、不易饱和的新型磁芯，所以不需要很多的绕线圈数就可以得到足够的磁通量，因此也被越来越多的主板生产商所采用。

    既然无法看到内部构造我们只能通过电感品牌来区分电感。台系MAGIC全封闭铁素体电感是顶级主板常用的料件，以超频著称的主板均统统采用。该电感采用的材料是线径很粗的线圈，高导磁率、不易饱和的新型磁芯，所以不需要很多的绕线圈数就可以得到足够的磁通量。

关键字：全封闭铁素电感
实用指数：★★★

小结：

    电感在处理器供电电路中起到了至关重要的滤波作用。但由于目前主板上均使用了全封闭式电感，因此我们无法从材料上区分其优劣，认清电感品牌成为了关键。
