菜鸟能看懂 史上最全主板供电用料解析

  除了电容电感外，供电的组成部分，还包括了场效应管(MOSFET)，一般被叫做MOS管。MOSFET应用于电流的放大，由于MOSFET的输入阻抗很高，因此MOSFET非常适合用作阻抗变换。常用于多级放大器的输入级作阻抗变换，同时用作可变电阻，已获得恒流源。

    MOSFET在供电电路里表现为受到栅极电压控制的开关。每相的上桥和下桥轮番导通，对这一相的输出扼流圈进行充电和放电，这样就在输出端得到一个稳定的电压。由于每相电路都要有上桥和下桥，每相供电电路所承受的电流都要经过MOSFET的开关分流，而在同一时间MOSFET并非同时开启（轮流工作），因此每相供电电路至少有两颗MOSFET。

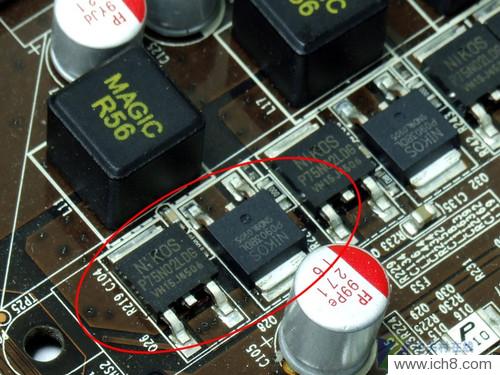

一相电路中的两颗MOSFET

    上桥和下桥都可以用并联两三颗代替一颗来提高导通能力，因而每相供电还可能用到三颗、四颗甚至五颗的MOSFET。更多的MOSFET能让每颗MOSFET休息的周期延长，减少承受热量的时间，进而令主板的供电系统更加稳定。因此对于普通消费者可以从MOSFET的数量来判断供电电路的优劣。

    MOSFET的另一个功能是降压。在供电电路中，MOSFET组成的推挽式开关电源，将正5V电压降到合适的值给CPU供电。由于现有CPU、GPU等芯片需要MOSFET器件在较高电流和较高开关频率下工作，因此MOSFET的品质非常重要。瑞萨、英飞凌、飞利浦、安森美、Vishay等品牌MOSFET品质上乘，其中APM系列超快MOSFET应用到超频中比较广泛！

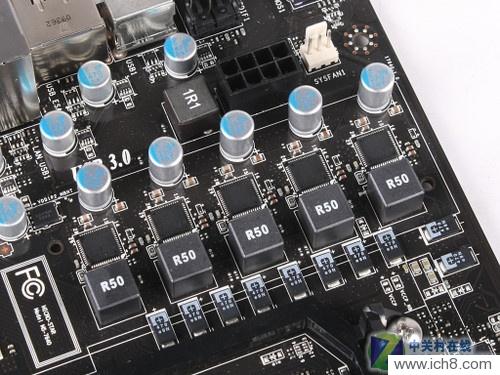

微星DrMOS

    除了上述列出的集中常用品牌的MOSFET，微星主板独家使用了名为DrMOS的MOSFET。根据微星的说法， 所谓DrMOS就是将传统MOSFET供电中分离的两组MOS管和驱动IC以更加先进的制程整合在一片芯片中。DrMOS能在主板高负荷运作时，比其他厂牌同级主板有更高的用电效率，减少能源浪费，进而达到省电的效果；而在超频效果上，透过DrMOS的超低电 源反应时间和低阻抗特性，可以轻松应付狂热玩家对高端主板更严苛的超频工作，大幅提升整体效能。此外，系统在高负荷运作时，DrMOS芯片的发热量低，减少了热能产生，自然也降低了风扇噪音，增加系统稳定性。经测试，同样条件下，传统供电部分的MOSFET温度可达121摄氏度，而DrMOS最大温度为68.9摄氏度，DrMOS温度要比传统供电部分的MOSFET温度约低一半。因此，DrMOS无疑会给用户带来超稳定的工作效率，对超频用户来说更是如虎添翼。

关键词：MOSFET
实用指数：★★★

小结：

    由于MOSFET承载电流较大，因此MOSFET是全主板热量最高的地方。为此，许多主板都在MOSFET上放置了散热器。普通消费者在很多主板上都难以见到其身影，消费者在选购主板前可参考中关村在线相关文章。
