菜鸟能看懂 史上最全主板供电用料解析

  每块主板都采用24PIN接口，以满足主板的正常工作，这里要讨论的并非主板的12V供电，而是12V CPU辅助电源。在早期，主板是没有12V CPU辅助电源的，CPU供电没有独立出来，如奔三时代的815EP/815EPT主板，主板上插入20Pin的供电接口，计算机就可以工作了。到了奔四时代，随着CPU功耗的升高，单靠CPU接口的供电方式已经不能满足其供电需求，为了满足处理器的供电需求，CPU辅助供电的需求被提了出来。

    在Pentium 4时代引入了一个4PIN的12V接口，给CPU提供辅助供电。由于服务器平台对供电要求更高，引入更强的8PIN 12V接口。而现在一些消费级的主板也开始使用8PIN CPU供电接口，提供更大的电流，更好保证CPU的稳定性。

    在送测的大量H55/P55主板，不少主板使用8PIN CPU辅助供电。这是为什么呢？CPU辅助电源的主要作用是分流和降低电阻的作用，虽然新架构处理器功耗有所降低，要求供电却更为严格。8PIN相比4PIN的意义在于增大接触面积，减小电阻，提供更大更稳定的电流。这就是H55/P55主板选用8PIN辅助供电的一个重要原因。

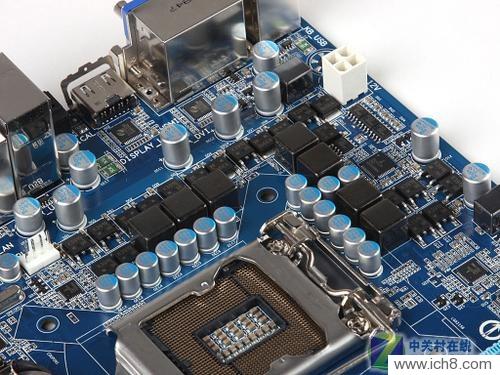

4PIN CPU供电接口

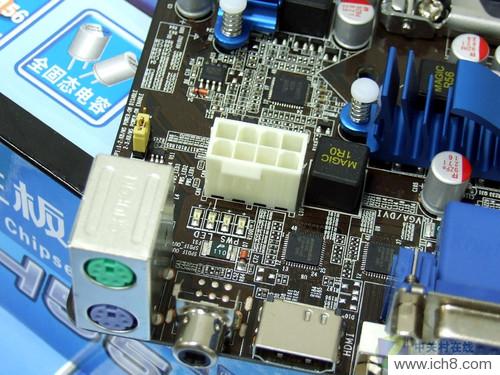

8PIN CPU供电接口

    处理器辅助供电接口对处理器的稳定十分重要。如很多人装机时，主板的供电只是连接了24PIN，没有连接CPU辅助电源，这时可能CPU风扇转动，计算机看似启动，但实际不工作的现象。虽然举例不够准确，但从一个方面上来讲缺少了辅助供电，就意味着处理器无法正常工作。

    从4PIN到8PIN的转变还有一个重要原因就是对电流的承载压力的提高。在处理器功耗较高的状态下，单针脚承载的电流过大，如果只有4PIN的12V接口，可能导致电流过大不稳定，甚至烧毁电源的情况出现。因此我们看到在很多高端主板中，很多会采用双8PIN辅助供电设计，为的就是降低单路12V供电的电流。（事实上，只要有基本的4PIN辅助供电平台就可以正常工作。）

关键词：8PIN处理器辅助供电接口
实用指数：★★

小结：

    主板提供8PIN辅助供电插座的同时，需要电源提供8PIN的插针，两者相应才能发挥8PIN辅助供电的优势。如果用户没有超频等特殊需求，4PIN辅助供电已经足以满足处理器供电的需要。因此8PIN辅助供电并不是主板优劣的重要因素之一。
